제품 상세 정보:
|
| 강조하다: | 10G SFP 송수신기,SFP 송수신기 단파장,끼워 넣을 수 있는 스프피 연결기 |
||
|---|---|---|---|

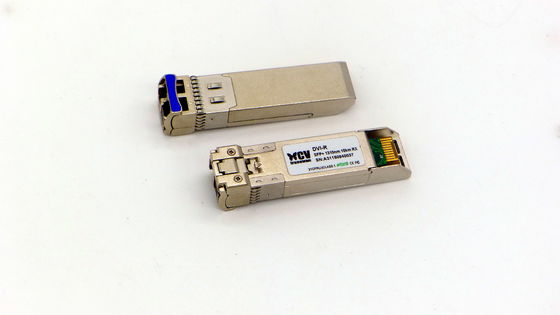

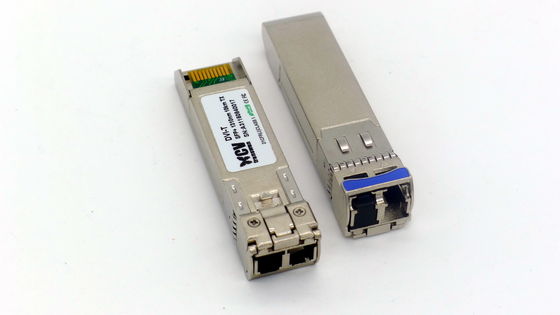

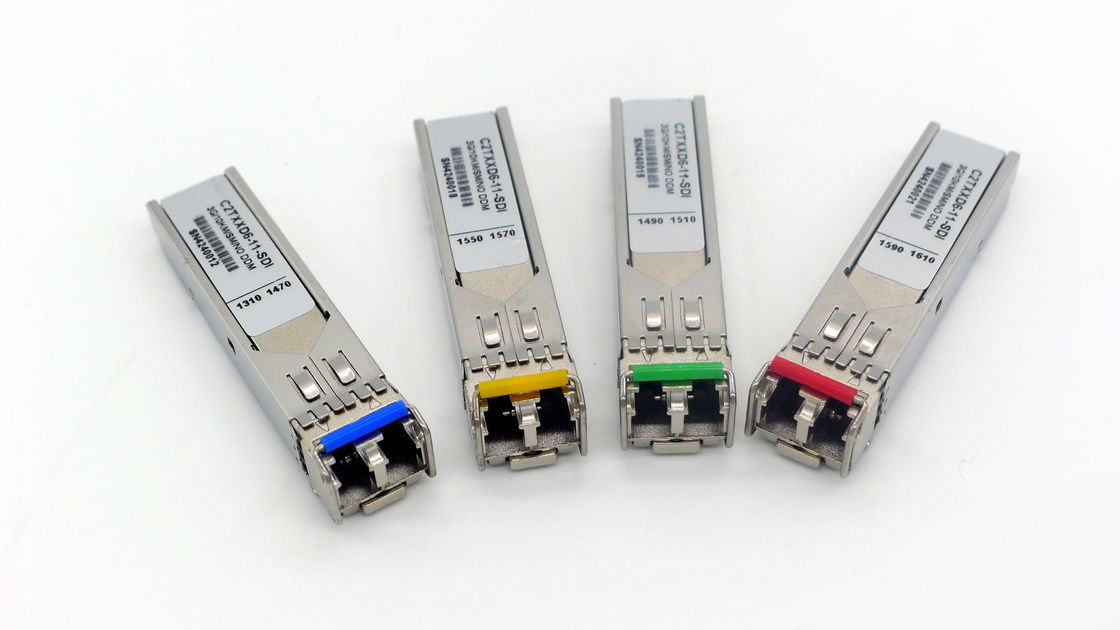

10Gb/s 단파장 끼워 넣을 수 있는 SR SFP 송수신기
뜨겁게 끼워 넣을 수 있는 ●
● 10Gb/s 일련 광 인터페이스
50/125 um MMF(2000MHZ.KM) 위의 ● 최고 300m
SFP+ MSA로 순응한 ●
두 부분으로 된 LC 연결기와 ● SFP MSA 패키지
● 디지털 진단 감시기 인터페이스
● 매우 낮은 EMI와 우수한 ESD 보호
●고 투과율은 가장자리를 붙입니다
● +3.3V 단일 전원공급장치
● 아래 1W 소비 전력
● SFP 기계적 인터페이스
● 넓은 데이타율은 이릅니다
기술
●CSP08V9-11-55 광 전송부는 멀티모뎀드 섬유 (MMF)와의 데이터 통신을 위한 10Gb/s 일련 광 인터페이스를 위해 설계됩니다. 송수신기는 11.1Gb/s에 대한 9.953G 대차 대조표를 지원할 수 있습니다
● 송수신기 설계는 고객들에게 데이터콤과 저장 응용을 위한 최고의 해결책을 공급하기 위해 효과적이어 고성능과 비용에 대해 최적화됩니다.
표준
순응한 ● SFP+ MSA
순응한 ● SFF-8472 복귀 9.5
순응한 ● IEEE802.3-2005
순응한 ● 텔코디아 GR-468-CORE
클래스 B 순응한 ● FCC 47 CFR 15 부
순응한 ● FDA 21 CFR 1040.10과 1040.11,class1
순응한 ● 로에스
애플리케이션
● 10G 베이스-SR / SW ● 10G 광섬유 채널 ● 다른 광링크
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 | |
| 자료 비율 | 이더넷 | 10.3125 | Gb / Ｓ | ||||
| 광섬유 채널 | 10.518 | ||||||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | ||
| 공급전류 | Icc | 300 | 마 | ||||
| 운용 케이스 온도 | Tc | 0 | 70 | Ｃ | |||
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 | |
| 디프. 입력 전압 스윙 | 500 | 음피피 | 주기 1 | ||||
| Tx 불 가능 입력 | Ｈ | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Ｌ | VIL | 0 | 0.8 | ||||
| Tx 송신 출력 이상 | Ｈ | VOH | 2.0 | Vcc+0.3 | Ｖ | 기록 2 | |
| Ｌ | VOL | 0 | 0.8 | ||||
| 입력 디프. 임피던스 | 신 | 100 | Ω | ||||
매개 변수 |
기호 |
민. |
Typ. |
맥스. |
유닛 |
기록 |
|
디프. 출력 전압 스윙 |
|
|
500 |
|
음피피 |
기록 3 |
|
Rx LOS 출력 |
Ｈ |
VOH |
2.0 |
|
Vcc+0.3 |
Ｖ |
기록 2 |
Ｌ |
VOL |
0 |
0.8 |
||||
| 매개 변수 |
기호 |
민. |
Typ. |
맥스. |
유닛 |
기록 |
| 작동 파장 |
|
760 |
|
860 |
별거 안 해 |
|
| 민감도 | 피센 | -9.9 | 데이터 베이스 관리 프로그램 | 기록 3 | ||
| 민. 과부담 |
피맥스 |
-1 |
|
|
데이터 베이스 관리 프로그램 |
|
| LOS는 주장합니다 | 로사 |
-24 |
|
|
데이터 베이스 관리 프로그램 |
|
| LOS 인가 해제 |
로스드 |
|
|
-12 |
데이터 베이스 관리 프로그램 |
|
| LOS 이력현상 |
로시 |
0.5 |
|
4 | dB |
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 |
| 작동 파장 | 840 | 850 | 860 | 별거 안 해 | ||
| 길. 출력 전원 (인에이블드) | Po | -6 | -1 | 데이터 베이스 관리 프로그램 | 주기 1 | |
| 소광비 | ER | 3.0 | 5.0 | dB | 주기 1 | |
| RMS 스펙트럼 폭 | Δλ | 0.45 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | 기록 2 | ||
| 광변조 크기 | OMA | -2.8 | 데이터 베이스 관리 프로그램 | |||
| 분산 페널티 | 3.9 | dB | ||||
| 출력 광학 눈 | 순응한 IEEE 802.3-2005 | |||||
ID와 DDM을 위한 직렬 인터페이스
SFP 모듈은 SFP MSA에서 규정되는 것으로서 2 와이어 직렬 통신 프로토콜을 구현합니다.
SFP 모듈과 디지털 증상을 나타내는 모니터 파라메터의 일련 ID 정보는 주소 A0h와 A2h에 I2C 인터페이스를 통하여 접근될 수 있습니다. 메모리는 표 1에서 매핑됩니다. 디테일드 ID 정보(A0h)는 표 2에 수록됩니다. 그리고 DDM 상술(A2h)는 표 3에서 묘사됩니다. 메모리에 대한 더 많은 세부사항을 위해 mOL과 바이트 정의는 미안하지만, SFF-8472 (목사 9.3, 2002년 8월), 광 전송부를 위한 디지털 증상을 나타내는 모니터링 인터페이스를 언급합니다. DDM 매개 변수는 내부로 눈금 보정되었습니다.
| 디지털 증상을 나타내는 메모리 MOL (특정 데이터 필드 설명) | |||||
| 2개 와이어는 1010000X (A0h)를 다룹니다 | 2개 와이어는 1010001X (A2h)를 다룹니다 | ||||
| 주소 | 정보 | 주소 | 정보 | ||
| 0~95 | SFP MSA (96 바이트)에 의해 규정된 시리얼 id | 0~55 | 알람과 경고 임계값 (56 바이트) | ||
| 56~95 | 눈금 측정 상수 (40 바이트) | ||||
| 96~127 | 벤더 규격 (32 바이트) | 96~119 | 실시간 진단상의 인터페이스 (24 바이트) | ||
| 120~127 | 판매자 특성 (8 바이트) | ||||
| 128~255 | Reserved,SFF8079 (128 바이트) | 128~247 | 사용자 기록가능한 EEPROM (120 바이트) | ||
| 248~255 | 판매자 특성 (8 바이트) | ||||
| EEPROM 시리얼 id 메모리는 (A0h)를 만족합니다 | ||||
| 자료 주소 |
사이즈 (바이트) |
이름의 분야 |
가치(마법) | 분야에 대한 기술 |
| 베이스 ID 필드 | ||||
| 0 | 1 | 식별자 | 03 | SFP |
| 1 | 1 | 외부적입니다. 식별자 | 04 | MOD4 |
| 2 | 1 | 연결기 | 07 | LC |
| 3-10 | 8 | 송수신기 | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | 부호화 | 01 | 비제로 복귀 |
| 12 | 1 | 명목상인 BR | 67 | |
| 13 | 1 | 레세르베드 | 00 | |
| 14 | 1 | Length(9um,km) | 00 | |
| 15 | 1 | 길이 (9um) | 00 | |
| 16 | 1 | 길이 (50um) | 52 | 82m 50125 um 500MHZ.KM MMF |
| 17 | 1 | 길이 (62.5um) | 21 | 33m 62.5/125 um 200MHZ.KM MMF |
| 18 | 1 | 길이 (구리) | 00 | |
| 19 | 1 | 레세르베드 | 00 | |
| 20-35 | 16 | 공급자 이름 | ||
| 36 | 1 | 레세르베드 | 00 | |
| 37-39 | 3 | 상인 OUI | 000000 | |
| 40-55 | 16 | 상인 PN | ||
| 56-59 | 4 | 상인 목사 | 31 30 20 20 | 10 |
| 60-61 | 2 | 사고 방식 | 03 52 | 850nm |
| 62 | 1 | 레세르베드 | 00 | |
| 63 | 1 | cc_base | XX | 베이스 ID 필드를 위한 코드를 확인하세요 |
| 확대된 아이디 필드 | ||||
| 64-65 | 2 | 선택 | 001A | Los,Tx_falt, tx_diable |
| 66 | 1 | BR, 최대 | 00 | 상위 비트율 수익, 유닛의 % |
| 67 | 1 | BR, 분 | 00 | 유닛의 %, 비트율 이윤을 낮춥니다 |
| 68-83 | 16 | 상인 SN | 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 |
일련 수(ASCII) |
| 84-91 | 8 | 날짜 코드 | 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 엑스스 | 상인의 제조 일자 코드 (ASCII) |
| 92 | 1 | 진단 모니터링 타입 | 68 | 디지털 진단과 내부 보정 |
| 93 | 1 | 강화한 선택 | 80 | 구현된 알람 / 경고 플래그 |
| 94 | 1 | SFF-8472 순응성 | 04 | |
| 95 | 1 | cc_ext | 엑스스 | 확대된 아이디 필드를 위한 코드를 확인하세요 |
| 벤더 규격 아이디 필드 | ||||
| 96-127 | 32 | 벤더 규격 | 벤더 규격 EEPROM | |
| 128-255 | 128 | 레세르베드 | SFF-8079를 위해 예약됩니다. | |
기록 : 엑스스 바이트는 실제 사례에 따름에 있어 충전되어야 합니다. 더 많은 정보를 원하면 미안하지만, SFF-8472 목사 9.4의 관련 문서를 언급하세요.
| DDM 상술 | |||
| 매개 변수 | 범위 | 정확도 | 보정 |
| 온도 | -10 ~ +80' Ｃ | ±3' Ｃ | 내부의 |
| 전압 | 3.0 ~ 3.6V | ±3% | 내부의 |
| 바이어스 전류 | 0 ~ 15mA | ±10% | 내부의 |
| 송신 전력 | -7 ~ 0dBm | ±2dB | 내부의 |
| RX 전원 | -15 ~ 0dBm | ±2dB | 내부의 |
| 핀 # | 이름 | 기능 | 기록 |
| 1 | 베릿 | 모듈 송신기 땅 | Note1 |
| 2 | Tx는 실패합니다 | 모듈 송신기 결점 | 기록 2 |
| 3 | Tx는 무능하게 합니다 | 송신기 드이사벨 ; 송신기 레이저 출력을 끕니다 | 기록 3 |
| 4 | SDL | 2 와이어 직렬 접속 자료 입출력 (SDA) | |
| 5 | SCL | 2 와이어 직렬 접속 클락 입력 (SCL) | |
| 6 | MOD-ABS | 모듈은 모듈에서 불참하고 방향 전환 또는 베릿에 연결됩니다 | 기록 2 |
| 7 | RS0 | 비율 select0, 마음대로 SFP+ 수신기를 제어하십시요. 높을 때, 자료 비율 >4.5Gb / Ｓ를 입력하세요 ;낮을 때, 입력 데이터는 평가됩니다 <> | |
| 8 | LOS | 수신기 신호 손실 표시 | Note4 |
| 9 | RS1 | 비율 select0, 마음대로 SFP+ 송신기를 제어하십시요. 높을 때, 자료 비율 >4.5Gb / Ｓ를 입력하세요 ;낮을 때, 입력 데이터는 평가됩니다 <> | |
| 10 | 방향 전환 | 모듈 수신기접지 | 주기 1 |
| 11 | 방향 전환 | 모듈 수신기접지 | 주기 1 |
| 12 | RD- | 수신기 역데이터는 밖에 갔습니다 | |
| 13 | RD+ | 수신기 비반전 데이터는 밖에 갔습니다 | |
| 14 | 방향 전환 | 모듈 수신기접지 | 주기 1 |
| 15 | 프크크레 | 모듈 수신기 3.3V 공급 | |
| 16 | 프크트 | 모듈 송신기 3.3V 공급 | |
| 17 | 베릿 | 모듈 송신기 땅 | 주기 1 |
| 18 | TD+ | 송신기 역데이터는 밖에 갔습니다 | |
| 19 | TD- | 송신기 비반전 데이터는 밖에 갔습니다 | |
| 20 | 베릿 | 모듈 송신기 땅 | Note1 |
