제품 상세 정보:
|
| 타입: | 데이터 비디오 | 사용: | 데이터 비디오 |
|---|---|---|---|
| 보증: | 3년 | 섬유 수: | 1. |
| 강조하다: | 작은 TV 프로덕션 라이브 스트리밍과 카메라 액세서리,TV 프로덕션 라이브 스트리밍과 작은 카메라 액세서리,작은 광 송신기 |
||

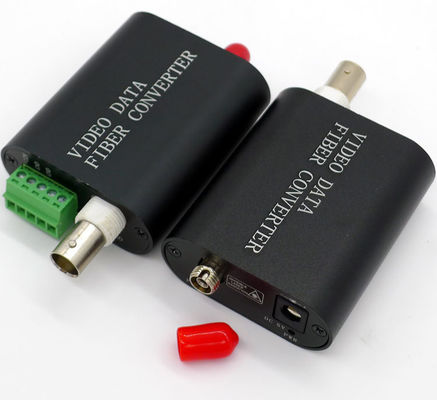

섬유 컨버터에 대한 극소 비디오가 1 ch 비디오 + 1 ch 데이터를 지원합니다 (채무 불이행 역 데이터 RS485, 선택적 RS232),(easily가 카메라 커버 안으로 끼워졌습니다), 소형 광 전송부가 동시에 1대 비디오에게 한 광섬유 전송에 대한 + 1 데이터를 제공할 수 있습니다. 소용적, 높은 신뢰성특성치, 크기를 가지고 있는 것은 유일합니다 : (BNC를 배제한) (BNC82mm을 포함하여) 64 밀리미터 x52mmx22mm, 폭은 정상적 명함의 폭에 근접합니다, 다양한 종류의 반대 탱크 또는 볼 기계 (광섬유), 볼트 덮개 내부의 또는 방폭 카메라, 제품의 상술의 통합에서 설치하도록 편리한 보통 카드 보다 더 짧은 길이가 안에 안정되어서 일할 수 있습니다 - 가혹한 기후 환경에서 40 Ｃ ~ + 75 Ｃ.
전형적인 애플리케이션
방폭 카메라에 내장됩니다
방폭 박스에 내장됩니다
탱크에 내장됩니다
볼 카메라, 볼트 덮개, 섬유 공 카메라에서 끼워집니다

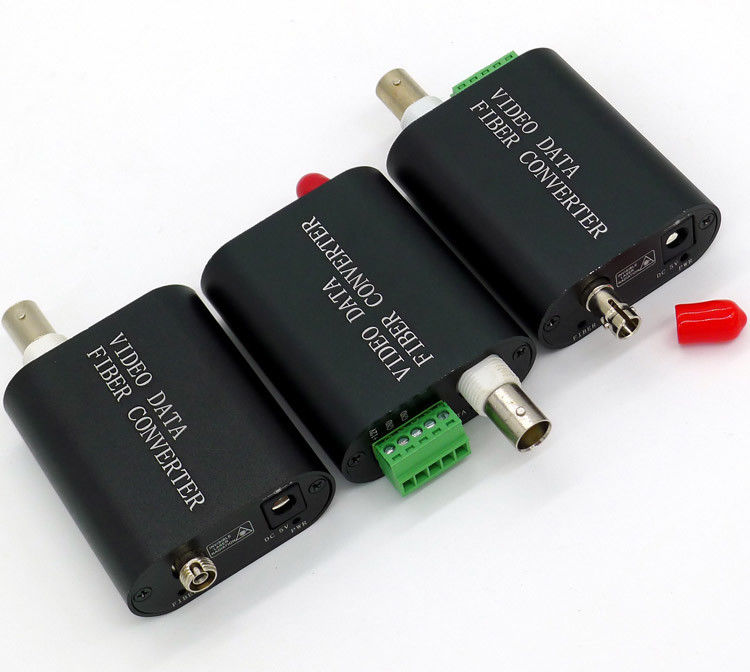

만약 당신이 극소 비디오에 좁아진 광 전송부를 필요로 하면, 양이 안에 다음과 같은 수치가 제거되는 것으로 모을 것이에게 보여질 수 있습니다, BNC가 5 핀 단자를 사용하여 그 대신에 12 Ｖ 전원 공급기와 RS485 역방향 제어 데이터의 하얀 단자 블록 아래에 진행합니다, 그것이 카메라 내부에 더 편리합니다.
시리즈 비디오 송신기와 수신기들을 넘어 비욘드옵투는 한 다중-모드 또는 옵티칼화이바 단일 모드 위에서 오디오 이 8비트 디지털로 인코딩된 방송 품질 비디오 + 1 채널 복귀의 1개 채널을 지원합니다. 장치는 NTSC와 PAL과 SECAM 카메라 시스템과 직접적으로 호환 가능합니다.
플러그 앤드 플레이 디자인은 무조절 설치와 작동을 보증하고 광학 조정이 결코 요구되지 않습니다. 발광 다이오드 표시기는 즉시 체제 작동 상태를 모니터링하기 위해 제공됩니다. 전형적 설치미술은 링크의 모니터링 말에 있는 수신 장치에, 단일 섬유 광케이블을 통해 연결되는 링크의 카메라 말에 송신기 유닛을 이용합니다. 기기는 BATR 14-슬롯 샤시로 또한 독립식 또는 랙 장착대 설치가 가능합니다.
특징
오우 8-비트 비 압축 비디오 전송
PAL 또는 SECAM 화면 적합하 오우 NTSC
오우 24-비트 디지털로 인코딩된 오디오
지점간인 오우 지원 또는 데이지 체인 접속
오우 멀티 모드 광섬유는 광감쇠 없이 최고 2까지 킬로미터를 전합니다
오우 단일 모드 빛 섬유는 광감쇠 없이 최고 120까지 킬로미터를 전합니다
더 높은 신뢰성을 위한 오우 WDM 기술
오우 어떤 EMI, 혼선 또는 동화상 왜곡과 어떤 지상 편향인 RFI
인스턴트식품 시스템 모니터링을 위한 오우 발광 다이오드 표시기
오우 독립형 또는 FVC14 샤시에서 선반 장착
OEM을 제공하는 고객의 상술에 따른 오우 제품
전형적인 애플리케이션
섬유 광 비디오 컨버터는 세계적 비압축으로, 전 디지털 섬유 송신 장치, 전 디지털형 비디오 정정 기술과 기가비트 섬유 전송 기술입니다. 그것은 필요한 경우) 1 코어 광섬유에서의 장거리, 비왜곡과 영상 신호 (과 다른 종류의 신호의 1~64 채널의 실 시간 전송을 지원합니다.그들은 고속도로와 세관, 교통, 전자적 경찰, 산업 자동화, 전력 서비스, 은행과 치수사업, 등에 적절히 모니터와 감시의 적당합니다...
상술
가시광선의 :
|
사고 방식 |
1310nm&1470nm~1610nm |
|
출력 전원 |
- 14~ -8dBm / - 5~0dBm |
|
광학 섬유 |
50/125u multimode,62.5/125u multimode,9/125u 단일모드 |
|
Rx 민감도 |
-30dBm |
|
광 커넥터 |
(선택적인) FC, ST |
|
거리 |
0~2KM (MM) / 0~120KM (SM) |
|
화면 |
|
|
채널 수 |
1 |
|
입출력 임피던스 |
BNC 75Ω (착란) |
|
비디오 대역폭 |
5HZ-7.5MHZ |
|
표준 비디오 입출력 전압 |
1.0Vp Ｐ |
|
비디오전압 범위 |
0.6~2.0Vp-p |
|
미분 이득 |
<> |
|
미분 위상 |
<>' |
|
자료 |
|
|
데이터 프로토콜 |
RS485 |
|
자료 비율 |
0~500 킬로보우 |
|
오류율 |
< 10="">-9 |
|
연결기 |
표준 터미널 리드 |
|
전기적이 & 기계적입니다 |
|
|
입력 전원 요구 : |
DC 12V 또는 5V |
|
전원용 어댑터 : |
AC 100V~240V |
|
소비 전력 : |
< 3W=""> |
|
독립적 차원 : |
64mmx52mmx22mm |
|
선적 중량 : |
(송신기 & 수신기를 포함하세요) 0.7 킬로그램 |
|
환경적입니다 |
|
|
작동 온도 : |
-20' Ｃ ~ +75' Ｃ |
|
저장 온도 : |
-40' Ｃ ~ +85' Ｃ |
|
상대 습도 : |
0% ~ 95% (불응축) |
|
MTBF : |
>100,000 시간 |
시스템 접속도
.
