제품 상세 정보:
|
| 강조하다: | 2CH 3G HD SDI,이더넷 전송 3G SDI,3G HD SDI를 방송하기 |
||
|---|---|---|---|
섬유 이더넷 전송 에 이더넷과 2CH 3G HD SDI
섬유 에 이더넷과 2CH 3G SDI
특징
· 1 채널은 광학 섬유 위에서 디지털 비디오 신호의 3G SDI 1 채널 뒤처지는 3G SDI and10/100M 이더넷 전송을 진척시킵니다
· 병적인 핸들은 모방합니다
· 자동 케이블 균등화가 신호 무결성을 보증합니다
· 자동 리클록킹 270Mbit/s - 1.48Gbit/s - 2.97Gbit/s
· 지원 시그널 타입 : 259M 표준 SMPTE 424M과 SMPTE 292M과 SMPTE에따르면 270Mbit/s 내지 3Gbit/s
적어도 20의 킬로미터 (6.2 마일)의 · 긴 전송 역량
산업 적용을 위한 · 단자 블록 전원 입력
· WDM 기술
기술

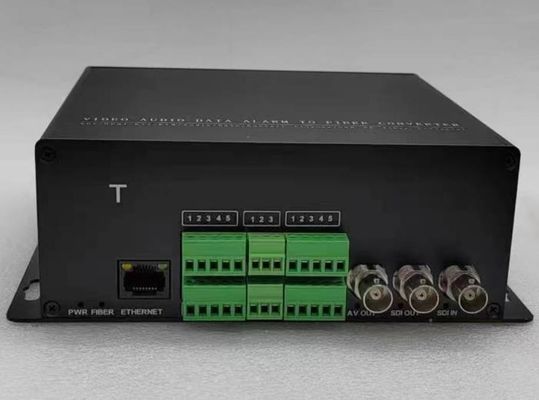

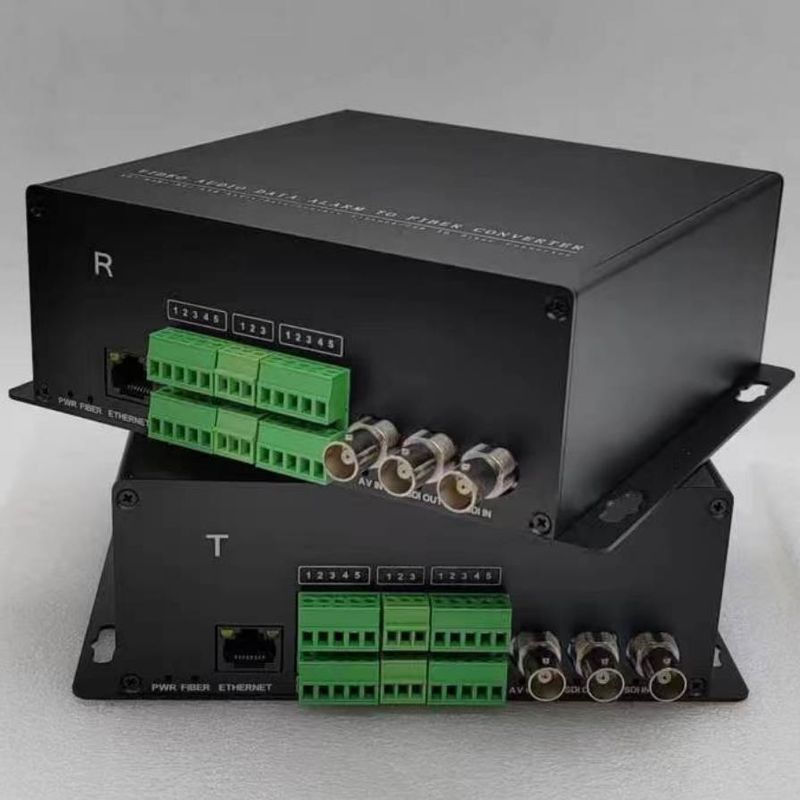

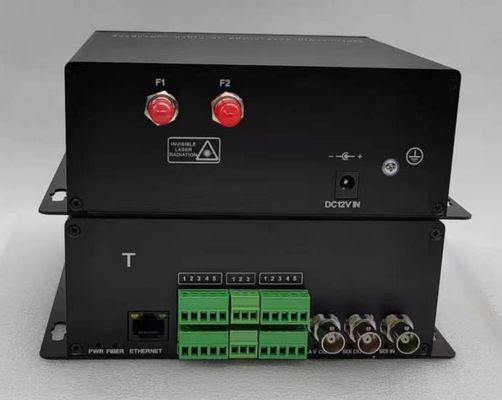

SDI 시리즈 섬유 비디오 변환기는 방송 또는 감시 응용을 위한 이상적이고 경제적 솔루션입니다. 그것은 한 에이치디에스디아이 전기 이력을 받고, 완전히 단일모드 눈 SDI 신호로 전기적 SDI 신호를 변환합니다. 그것은 SDTV (143-540Mbps)와 HDTV (1.485Gbps)와 HDTV (3Gbps, 1080p60)의 전송 이미지를 지원합니다.
양쪽 송신기와 수신기는 일관된 품질을 위한 신호를 재건하기 위해 입력 장치에 같게 하고 다시 시간을 알리는 것 제공합니다. 전자적이고 광학 조정은 결코 요구되지 않습니다. 발광 다이오드 표시기는 즉시 시스템 상황을 모니터링해서 제공됩니다. 기기는 다른 작업 환경에 적합한 각각 독립형 또는 랙 장착대 설치가 가능합니다.
가시광선의 :
| 사고 방식 | 1310nm&1470nm~1610nm |
| 출력 전원 | - 8~-3dBm / - 3~+2dBm |
| 광학 섬유 | 50/125u multimode,62.5/125u multimode,9/125u 단일모드 |
| Rx 민감도 | -18dBm |
| 광 커넥터 | FC / 거리 / SC |
| 거리 | 0~500M (MM) / 0~10KM (SM) |
이더넷 :
| 작업 모드 | 전 이중 / 반 이중 통신 |
| 자료 비율 | 10/100Mbps(AUTO) |
| 연결 단자 | RJ45 |
화면 :
| SDI는 입력했습니다 | ||
| 시그널 타입 SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M | |
| 자료 비율 | 270Mbit/s - 1.48Gbit/s - 2.97Gbit/s | |
| 케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 2.97Gbit/s에 있는 80m |
|
| 연결기 | BNC 75 오옴 | |
| 장군 : | ||
| 입력 전원 | 12V DC | |
| 소비 전력 (최대) | <5w> | |
| 작동 온도 | 55' Ｃ에 대한 0' Ｃ | |
| 저장 온도 | 85' Ｃ에 대한 -40' Ｃ | |
| 작동 습도 | 0 ~ 95% (불응축) | |
| 정미중량 | 쌍 당 1.5KG | |
| 차원 | 175mm×154mm×30mm | |
| 케이스 소재 | 알루미늄 | |
