제품 상세 정보:
|

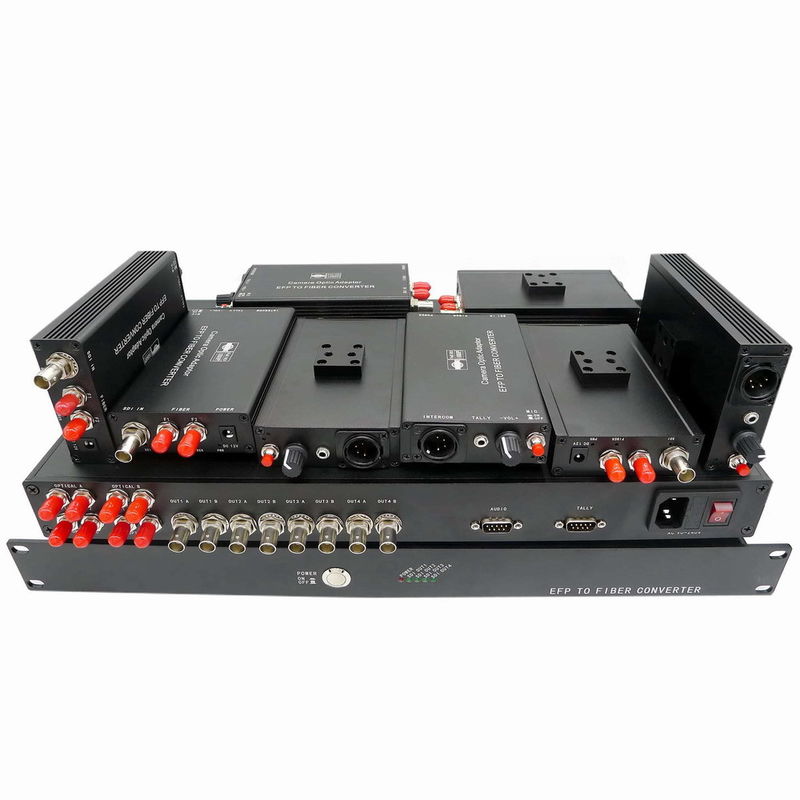

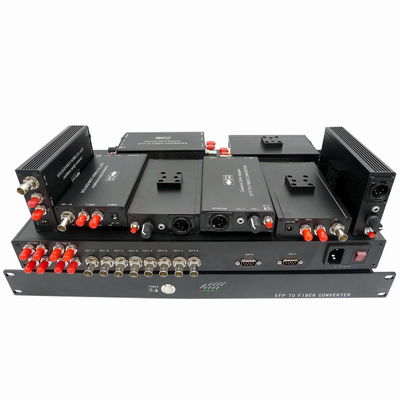

단순한 EFP 카메라 파이버 시스템

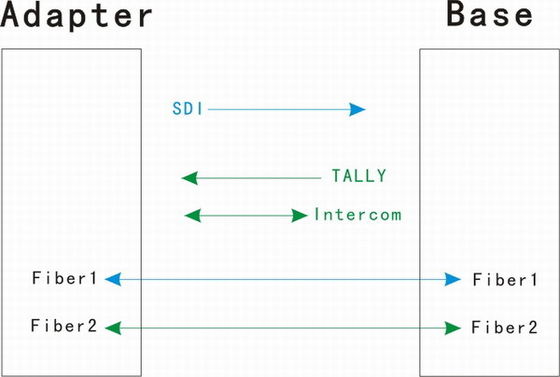

섬유에 대한 단순한 EFP는 카메라 옵틱 어댑터와 눈 기지국을 포함합니다. 시스템은 카메라에서 기지국, 인터컴까지 1 ch 3G/HD-SDI 신호 (카메라 말이 연결될 수 있고 전문적 4 핀 또는 5 핀 XLR 헤드셋, OB 말이 연결될 수 있습니다 인터컴 주스테이션), 계정 (1 컬러 또는 투 컬러가 선택될 수 있습니다) 옮깁니다. 시스템은 어떠한 스튜디오 또는 원격 생산에 강건한, 고장이 없는 연결성을 보장하면서, 섬유 케이블에 다중 카메라 3G/HD-SDI 생산을 위해 필요한 모든 신호를 둡니다. 나사 구멍의 바닥은 카메라 신발 탑재로 설비될 수 있습니다.

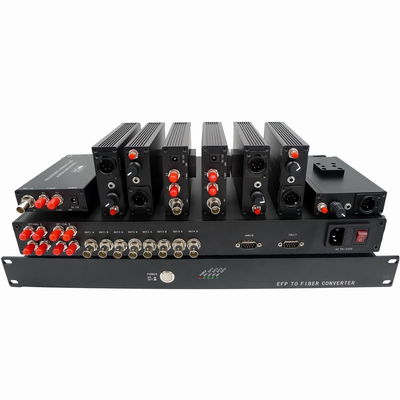

그것의 단순 기능 때문에, 4 기지는 화합하여 눈 기지국이 될 수 있습니다.
특징
· 1 ch 앞으로 SDI
· 핸들 모두 병적 패턴
· 자동 케이블 균등화가 신호 무결성을 보증합니다
· 3G/HD/SD-SDI 입력 자동차 인식이 SMPTE 424M, SMPTE 292M과 SMPTE 259M에 따르면 270Mbit/s - 2.97Gbit/s를 지원합니다
단일모드 파이버 전송 위의 · 10+Km
뮤트와 프리 앰프와의 · 마이크 입력부
크기 증감형과 · 헤드폰
· 계정 LED+/-는 선택적인 접점의 개폐를 출력했거나 말립니다
· 젠락 또는 TC / BB는 선택적입니다
· 원격 제어 데이터는 또한 선택적입니다
· 바닥 나사 구멍은 카메라 신발 탑재로 설치될 수 있습니다
상술 :
종합 지수
| 작업 임시 | 55' Ｃ에 대한 -25' Ｃ |
| 저장 임시 | 85' Ｃ에 대한 -40' Ｃ |
| 습도 | 0 ~ 95% (불응축) |

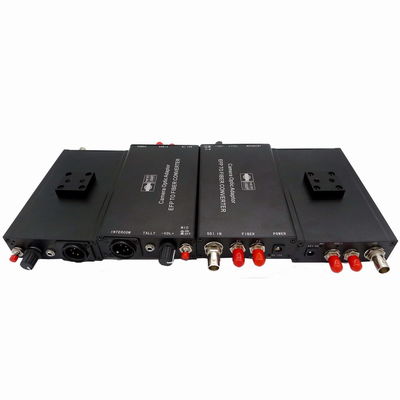

| 카메라 옵틱 어댑터 | |
| 입력 전원 | DC 11~19V |
| 소비 전력 | <10w> |
| 정미중량 | <0> |
| 출현 사이즈 | 140mm*82mm*28mm |
| 눈 기지국 | |
| 입력 전원 | AC90~240V |
| 소비 전력 | <20w> |
| 정미중량 | 3 킬로그램 |
| 출현 사이즈 | 19 " 1U 표준 랙 탑재 |
광학적입니다 :
| 사고 방식 | 1310nm / 1550nm / CWDM |
| 출력 전원 | - 6~-1dBm |
| Rx 민감도 | <-18dbm> |
| 전송거리 | MM 섬유 550m인 SM fiber10km |
| 광 커넥터 | 거리 / FC / SC / LC |
SDI 입출력 :
| 신호 형식 | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| 자료 비율 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| 케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m |
| SDI는 조화시킵니다 | BNC 75 오옴 |
젠락 / TC / BB는 (통조림으로 만들고 선택적입니다)
| 채널 수 | 1 |
| 입출력 임피던스 | BNC 75Ω (착란) |
| 입출력 전압 | 1.0Vp Ｐ |
| 미분 이득 | <> |
| 미분 위상 | <> |
| SNR | >60dB |

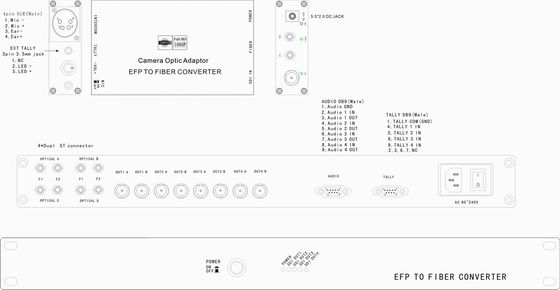

인터컴 :
| 카메라 옵틱 어댑터 | |
| 인터페이스 | 4개 핀 XLR(남성) /5pin XLR(Female)/ 3.5 밀리미터 해드셋 잭 |
| 마이크 | 뮤트와 프리 앰프와의 마이크 입력부 |
| 헤드폰 | 위아래로 크기와 함께 |
| 눈 기지국 | |
| 인터페이스 | DB9(Female) 또는 3.5 밀리미터는 잭으로 들어 올립니다 : 회선 레벨은 오디오 입출력을 불균형하게 했습니다, |
기록하세요 :
| 카메라 옵틱 어댑터 | |
| 인터페이스 | 3.5 밀리미터 공기 또는 3 핀 작은 XLR |
| 출력 | 건조 접촉 마감 또는 습식 LED+/- |
|
다음에 짧거나 LED에 떨어지세요 : 떨어져서 열리거나 LED |
|
| 눈 기지국 | |
| 인터페이스 | DB9(Male) |
| 입력 | 건조 접촉 마감 또는 TTL |
| 다음에 떨어져서 국민 총수요 또는 낮은 TTL에 단락시키세요 : 열리거나 TTL 높은 것 | |
