제품 상세 정보:
|
| 섬유형: | 단일모드 | 상품 이름: | 광 서큘레이터 |
|---|---|---|---|
| 파장: | 1550nm | 연결기 티프라: | FC / PC FC / 자동 위상 조정, LC / PC, LC / 자동 위상 조정 |
| 강조하다: | 단일 모드 광섬유 서큘레이터,1550nm 광 서큘레이터,단일모드 섬유 서큘레이터 |
||
세 공항 단일 모드 광섬유 서큘레이터 파장 1550nm
단일모드 광 서큘레이터 1550nm
광 서큘레이터는 광섬유에서 특정 방향에서 빛을 경로화하는 장치입니다. 빛이 특정 방향에서 이동하고, 그것의 근원에게 돌아오지 않는 것을 의미하면서, 비상호작용성이라는 주의로 작동하는 것은 3포트 장치입니다.

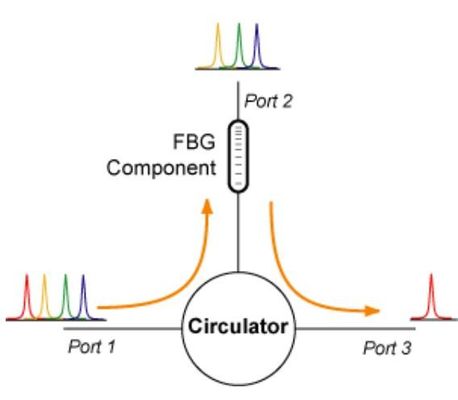

아래의 예제는 섬유 브래그 격자 (광섬유 브래그 격자)을 사용하여 DWDM 시스템으로부터 광 채널을 떨어뜨리기 위해 서큘레이터의 사용을 묘사합니다. 입력 DWDM 채널은 광섬유 브래그 격자 장치가 공항 2에 연결된 채로 장치의 공항 1에 결합됩니다. 광섬유 브래그 격자로부터 반사된 단파장은 공항 2에서 서큘레이터에 다시 들어가고, 공항 3으로 라우팅됩니다. 잔류 신호는 최고 파이버에 광섬유 브래그 격자와 출구를 통과합니다.

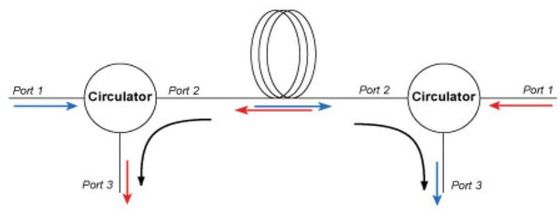

서큘레이터는 또한 단일 파이버 아래로 2가지 방향에서 광 신호를 보낸 것을 사용될 수 있습니다. 서큘레이터는 섬유의 양쪽 끝에 위치합니다. 각각 서큘레이터는 다른 것에서 신호를 제거하는 동안 신호를 원 디렉션에 추가하기 위해 작용합니다. 아래의 예제를 보세요.
상술
| 작동 파장 (nm) | 1550+/-30 |
| 삽입 손실 (Port2에 대한 Port1) (dB) | <0> |
| 삽입 손실 (Port3에 대한 Port2) (dB) | <0> |
| 차단 (공항 1으로 공항 2) (dB) | >40 |
| 차단 (공항 2로 공항 3) (dB) | >40 |
| 편광 의존 손실량 | <0> |
| 반사 특성 | >55 |
