루프는 하드미 무선 전신 교수를 쫒아내고 656 피트 200 미터에 연장됩니다

하드미 무선 전신 교수 바깥쪽의 루프는 656 피트 200 미터에 연장됩니다

하드미 무선 전신 교수

HDMI 무선 교수는 무선으로 HDMI 신호를 656 피트 (200 미터)로 연장하기 위한 쉬운 방법을 제공합니다.

그것은 컴퓨터, 셋탑 박스, 블루레이 플레이어들과 다른 HDMI 소스에서부터 멀리 있는 HDMI-순응하는 디스플레이(들)까지 HDMI 내용을 확장합니다.

특징

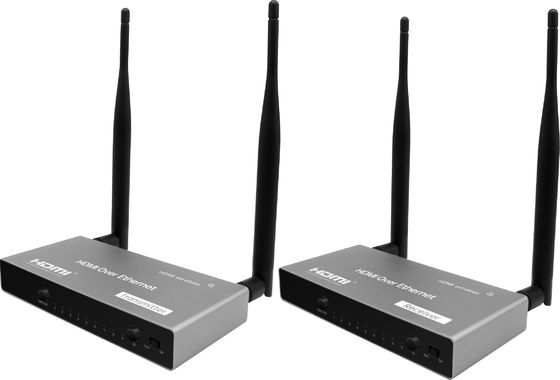

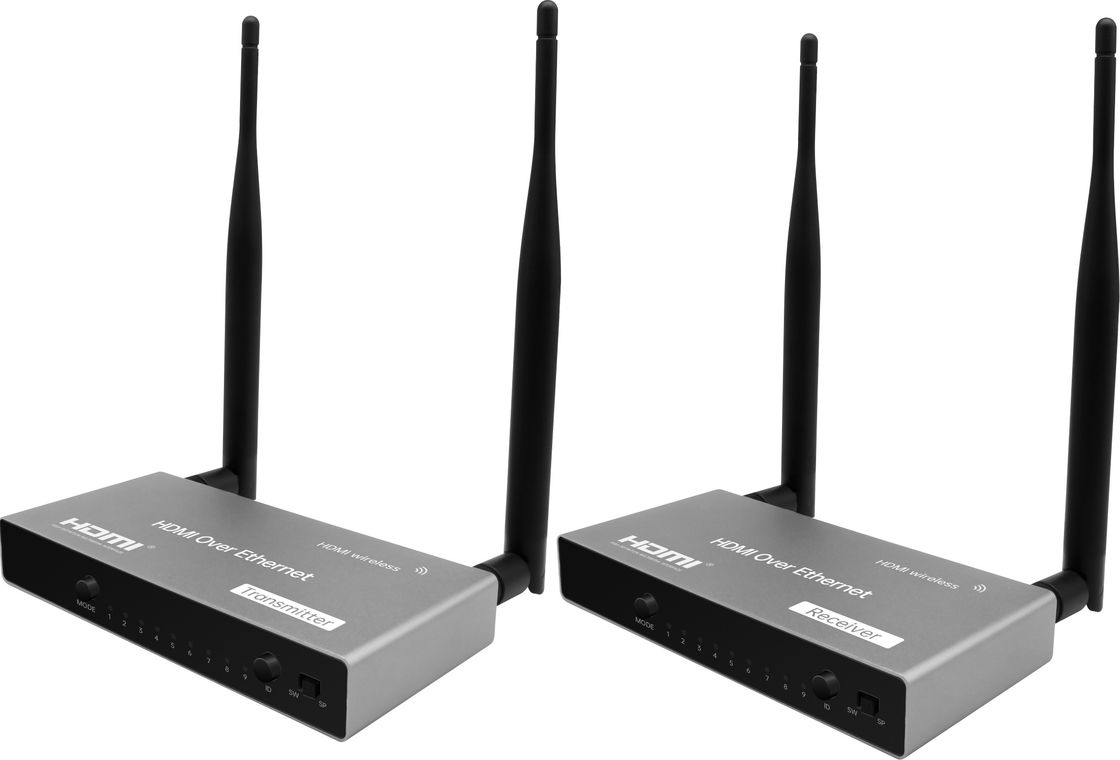

●This 무선 전신 HDMI 교수는 송신기 유닛과 수신 장치로 구성됩니다

쉬운 모니터링을 위한 송신기 종단에 있는 ●Support 루프 아웃

●Support 480i/576i - 1080p@50/60Hz, SVGA-WUXGA를 포함하는 다양한 결의안.

●External 안테나는 전송 최고 656까지 피트 (200 미터)의 원거리를 지원합니다

소스 장치를 위한 ●Support IR 연장은 디스플레이단에 제어됩니다

장치 상태를 모니터링하기 위한 ●Support OSD

●Plug와 행위, PC 설치를 위한 드라이버에 대한 어떤 필요

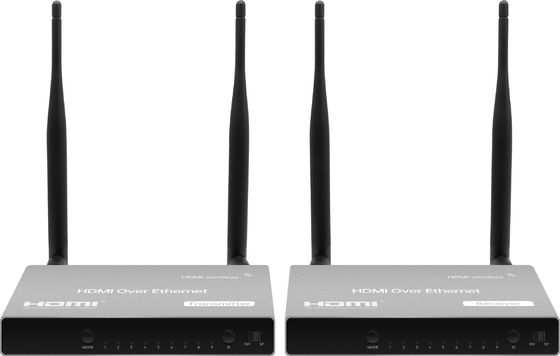

수신기는 설계를 포팅시킵니다 :

1. USB 포트 : FW 업그레이드

2. 모드 버튼 : 화면 표시 방식 (방식 1을 위한 조명)과 채널 비트 (모드 2를 위한 조명)을 바꾸기 위한 길게 누름을 바꾸기 위해 클릭하세요.

3. PWR 빛 : 전원이 공급되는 조명.

4. 연결 등 : 깜빡임 기능 자료가 전송되고 있을 때.

5. STA 빛 : 깜빡임 기능 자료가 전송되고 있을 때.

6. 방식 1 빛 (화면 표시 방식) : 더 짧은 잠재와 그래픽 모드를 위해 떨어져서 점등되고, 더 적은 패키지 잃어버리는 금리와 비디오 모드를 위해 계속 점등되기.

7. 모드 2 빛 (채널 비트) : 고비트 채널을 조정하기 위해 계속 점등되고, 로우 비트 채널을 조정하기 위해 떨어져서 점등되기.

8. 채널 정보

9. ID 버튼 : 채널 ID를 바꾸기 위해 클릭하세요.

10. 전환 상태 : 똑같은 채널 ID와 송신기에 스크린을 드러내골 때 1에 엔으로 씁니다.

11. 분배기 방식 : 송신기로의 직접적 연관. 어떤 채널 ID도 설정되지 말아야 합니다.

12. 안테나

13. DC IN 공항 : 12V/1A 전원 공급기를 요구합니다.

14. 리셋 홀 : 권력에서 플러그가 오랫동안 공장출하시의설정으로 리셋하도록 9 이상 초 동안 리셋 버튼을 압박할 때.

15. HDMI 해항 : 디스플레이를 위한 HDMI 포트로 모니터링하기 위해 연결됩니다.

16. 오디오 출력 공항 : 다른 스피커들에 대한 음향 출력. HDMI 출력 포트가 동시에 오디오를 보낸다는 것에 주목하세요.

17. IR IN 공항 : 리모콘을 위한 서포트스 IR 입력.

18. 안테나

Tx 공항 설계 :

1. USB 포트 : FW 업그레이드

2. 모드 버튼 : 화면 표시 방식 (방식 1을 위한 조명)과 채널 비트 (모드 2를 위한 조명)을 바꾸기 위한 길게 누름을 바꾸기 위해 클릭하세요.

3. PWR 빛 : 전원이 공급되는 조명.

4. 연결 등 : 깜빡임 기능 자료가 전송되고 있을 때.

5. STA 빛 : 깜빡임 기능 자료가 전송되고 있을 때.

6. 방식 1 빛 (화면 표시 방식) : 더 짧은 잠재와 그래픽 모드를 위해 떨어져서 점등되고, 더 적은 패키지 잃어버리는 금리와 비디오 모드를 위해 계속 점등되기.

7. 모드 2 빛 (채널 비트) : 고비트 채널을 조정하기 위해 계속 점등되고, 로우 비트 채널을 조정하기 위해 떨어져서 점등되기.

8. 채널 정보

9. ID 버튼 : 채널 ID를 바꾸기 위해 클릭하세요.

10. 전환 상태 : 똑같은 채널 ID와 송신기에 스크린을 드러내골 때 1에 엔으로 씁니다.

11. 분배기 방식 : 송신기로의 직접적 연관. 어떤 채널 ID도 설정되지 말아야 합니다.

12. 안테나

13. DC IN 공항 : 12V/1A 전원 공급기를 요구합니다.

14. 리셋 홀 : 권력에서 플러그가 오랫동안 공장출하시의설정으로 리셋하도록 9 이상 초 동안 리셋 버튼을 압박할 때.

15. HDMI 해항 : 디스플레이를 위한 HDMI 포트로 모니터링하기 위해 연결됩니다.

16. HDMI 입력 : 당신의 장치 (노트북 또는 컴퓨터 박스)에 연결됩니다.

17. IR IN 공항 : 리모콘을 위한 서포트스 IR 입력.

18. 안테나

설치 :

분배기 모드 디스플레이 (1 내지 1) :

1. 토글 스위치를 양쪽 수신기와 송신기 위의 분배기 방식에 위치시키세요.

2. 생산을 수신기에 디스플레이하기 위해 12V/1A와 모니터에 전원을 연결하세요.

3. 쌍에 수신기와 송신기와 똑같은 한 HDMI 케이블을 연결하세요. 채널 정보는 쌍이 될 때 번쩍거리고, 완전한 편성 뒤에 채널 ID에서 멈춥니다.

4. 쌍이 된 후, 양쪽 부대에 DC 12V 전원 공급기를 연결하고 송신기의 입력에 수신기와 HDMI 비디오 소오스 장치에 모니터를 연결하세요.

* 문제해결은 다음을 안내합니다

미안하지만, 수신기에 연결된 모니터 위의 어떤 신호가 없으면 (1)가 분배기 방식에 교환된 Ｌ 둘다 입니다 그리고 (2) 함께 짝지워졌으세요 수신기와 송신기가 모드 디스플레이 (엔에게 1, 1에 대한 엔)를 바꾼다는 것을 확인하세요 : 1. 토글 스위치를 양쪽 수신기와 송신기 2 위의 분배기 방식에 위치시키세요. 생산을 수신기에 디스플레이하기 위해 12V/1A와 모니터에 전원을 연결하세요. 3. 쌍이 된 후, 12V/1A에 대한 전력과 되돌림을 위한 모니터와 송신기에 입력하기 위한 장치를 연결시키세요. 4. 똑같은 채널 ID.* 기록에 대한 세트 수신기와 송신기 : 똑같은 네트워크 하에 모든 송신기는 다른 채널 ID로 설정되어야 합니다
