1000BASE-X와 10/100/1000BASE-T와 100Base-FX 구리 SFP 송수신기

특징

1.25Gb/s 양방향 데이터 링크까지

핫 블러그 가능한 SFP 발자국

보라 없는 RX 보라 /는 작용합니다

완전히 낮은 EMI를 위한 금속성 인클로저

저출력 소실 (전형적인 0.5 Ｗ)

계약 RJ-45 커넥터 어셈블리

 2대 와이어 직렬 버스를 통해 물리 계층 IC에 접근하세요

SERDES 인터페이스와 호스트 시스템에서 1000BASE-X 운영

SGMII 인터페이스와 호스트 시스템에서 순응한 10/100/1000Mbps

SERDES 인터페이스와 호스트 시스템에서 100Base FX 운영

       0' +70' Ｃ에 대한 Ｃ 또는 +85' Ｃ에 대한 -40' Ｃ의 운용 케이스 온도 범위

애플리케이션

       Cat 5 케이블 에 1.25 기가비트 이더넷

기술

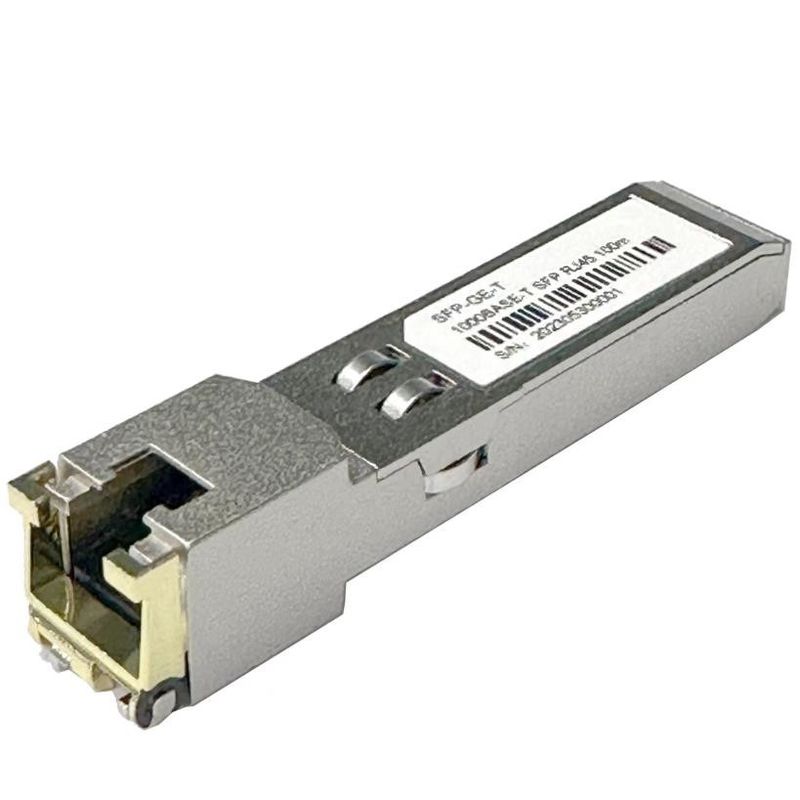

    SFP-GE-T 구리 작은 양식 끼워 넣을 수 있는 (SFP) 송수신기는 아이트리플이 802에 명시되는 것으로서 기가비트 이더넷과 1000BASE-T 표준으로 순응한 고성능 비용 효율적 모듈입니다. 1000Mbps 데이터 비율 최고 100까지 미터를 지원하는 3-2002와 IEEE 802.3 ab은 비실드 꼬임선 케이블 카테고리 5 케이블을 넘습니다. 모듈은 1000 5개의 레벨 펄스 진폭 변조 (인민 행동 운동) 신호와의 MBP 전 이중 데이터 링크를 지원합니다. 더 케이블에서 모든 4 쌍은 각각 쌍에 250Mbps의 심볼 레이트와 함께 사용됩니다. 모듈은 순응한 표준 일련 ID 정보에 일련 CMOS EEPROM이 초안을 작성하다는 것을 2개 와이어를 통해 A0h의 주소로 접근될 수 있는 SFP MSA를 제공합니다.

핀 설명

기록 :

플러그 Seq. 다음 핫 플러깅 동안 핀 부착 시퀀스.

1) TX 단층은 지원받지 않고, 항상 땅에 연결됩니다.

2) TX 드이사벨, 입력은 송수신기 모듈을 재설정하곤 했습니다, 이 핀이 4.7 KΩ 저항기와 모듈 이내에 끌어 올려집니다.

로우 (0 - 0.8 Ｖ) : 송수신기에

사이에 (0.8 Ｖ와 2.0 Ｖ) : 막연합니다

높은 것 (2.0 - 3.465 Ｖ) : RESET 상태에서 송수신기

열리세요 : RESET 상태에서 송수신기

3) moddef 0,1,2. 이것들은 모듈 정의 핀입니다. 그들은 호스트 보드에 4.7K~10K 저항기로 끌어 올려져야 합니다. 풀-업 전압은 프크트 또는 프크크레일 것입니다

moddef 0은 모듈이 참석하는 것을 나타내기 위해 모듈에 의해 기초를 둡니다

moddef 1은 시리얼 id를 위한 2번 와이어 직렬 접속의 클록 라인입니다

moddef 2는 시리얼 id를 위한 2번 와이어 직렬 접속의 데이터 라인입니다

4) rx_los (신호 손실) : host_vcc의 최대 전압으로 적합한 LVTTL. rx_los는 정보),RX_LOS가 사용되지 않도록 명령하기 위해 (레퍼를 가능해지거나 무력하게 되고 항상 100 오옴부하 저항기를 통해 땅과 연관이 있을 수 있습니다.

5) RD-/+ : 이것들은 차별적 수신기 출력입니다. 그들은 AC이 사용자 SERDES에 (차별적인) 100으로 종결되어야 한 100개의 차동 라인을 연결했다는 것 입니다.

6) TD-/+ : 이것들은 차별적 송신기 입력입니다. 그들은 모듈 안에서 100 차별적 종결과 ac-결합, 차동 라인입니다.
