| 데이터 포트: | RJ-45 | 패키지: | SFP 소형 인수 |
|---|---|---|---|
| 전원 공급기: | 3.3V | 거리: | 10G (CAT6A 케이블)을 위한 30 미터 |
| 케이스 온도: | +70' Ｃ에 대한 0' Ｃ 또는 +85' Ｃ에 대한 -40' Ｃ | 자료 비율: | 오우 라인 포트 위의 지원 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티 |
특징
라인 포트 위의 ¨ 지원 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티
호스트 포트 위의 ¨ 지원 10Gbase-R
¨ 핫 블러그 가능한 SFP 발자국
¨ 소형 RJ-45 커넥터 어셈블리
순응한 ¨ 로에스와 무연
¨ 단일 +3.3V 전원 공급기
Cat 6a 케이블 에 ¨ 10 기가비트 이더넷
¨ 동작 대기온도 : +70' Ｃ에 대한 0' Ｃ 또는 +85' Ｃ에 대한 -40' Ｃ
기술

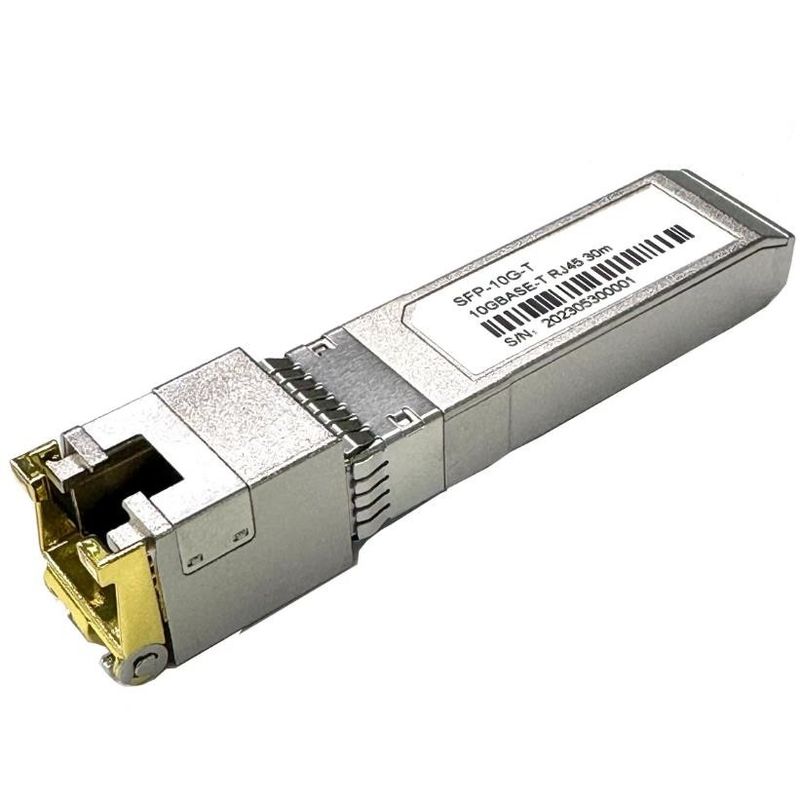

SFP-10G-T 구리 작은 양식 끼워 넣을 수 있는 (SFP) 송수신기는 SFP 멀티 소스 합의 (MSA)를 기반으로 합니다 . 그들은 IEEE Std 802.3에 명시되는 것으로서 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티 표준과 호환 가능합니다 . SFP-10G-T는 링크 지시를 위해 SFP의 rx_los (호스트에 끌어 올려지 ) 핀을 사용합니다. 만약 풀업 또는 열린 SFP의 tx_disable이 고정하면, PHY IC이 재설정됩니다.
케이블 길이
| 라인 포트 | 케이블 | 한계 | 호스트 포트 |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000 베이스-티 | CAT5E | 100m | 10GBase-R |
핀 설명
| 핀 | 기호 | 명칭 / 기술 | 레프. |
| 1 | VEET | (수신기접지로 공통인) 송신기 땅 | 1 |
| 2 | TFAULT | 송신기 결점. 지원받지 않습니다. | |
| 3 | TDIS | 송신기 드이사벨. 레이저 출력은 높거나 열린 것에 무능하게 했습니다. | 2 |
| 4 | mod_def(2) | 모듈 정의 2. 시리얼 id를 위한 데이터 라인. | 3 |
| 5 | mod_def(1) | 모듈 정의 1. 시리얼 id를 위한 클록 라인. | 3 |
| 6 | mod_def(0) | 모듈 정의 0. 모듈 이내에 기초를 둡니다. | 3 |
| 7 | 비율은 선택합니다 | 무접속은 요구했습니다 | |
| 8 | LOS | 높은 것은 어떤 연결되지 않은 것 보여주지 않습니다. 로우는 연결되는 것으로 나타냅니다. | |
| 9 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 10 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 11 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 12 | RD- | 밖에 수신기 역데이터. AC은 연결되었습니다 | |
| 13 | RD+ | 수신기는 밖에 자료를 반전시키지 않았습니다. AC은 연결되었습니다 | |
| 14 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 15 | VCCR | 수신기 전원 공급기 | |
| 16 | VCCT | 송신기 전원 공급 장치 | |
| 17 | VEET | (수신기접지로 공통인) 송신기 땅 | 1 |
| 18 | TD+ | 송신기는 안에 자료를 반전시키지 않았습니다. AC은 연결되었습니다. | |
| 19 | TD- | 송신기는 안에 자료를 뒤집었습니다. AC은 연결되었습니다. | |
| 20 | VEET | (수신기접지로 공통인) 송신기 땅 | 1 |
기록 :
1. 접지 도통은 새시 접지에 연결됩니다
2. PHY는 TDIS > 2.0V에 무능하게 했거나, 열리고 TDIS에 가능해집니다 < 0="">
3. 4.7k로 끌어 올려지 - 2.0 Ｖ와 3.6 V. mod_def(0) 사이의 전압에 대한 호스트 보드 위의 10k 오옴은 모듈이 플러그 접속되는 것을 나타내도록 낮은 선을 당깁니다.
+3.3V 볼트 전력 인터페이스
SFP-10G-T는 3.3 Ｖ +/- 5%의 입력전압 범위를 가집니다. 4V 최대 전압은 연속작동에 대해 허용되지 않습니다.
| +3.3 볼트 전력은 조화시킵니다 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 공급전류 | 되세요 | 900 | 1200 | 마 |
위에 4W MAX 출력 전압의 전체 범위 그리고 온도. 주의 아래 공지를 보세요 |
|
| 입력 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | 국민 총수요에 대한 언급 |
| 최대 전압 | Vmax | 4 | Ｖ | |||
| 과전류 | 이수르게 | TBD | 마 |
지속 상태 위의 핫 플러그 경향. 주의 기록을 보세요 아래 |
||
주의 : 소비 전력과 과전류는 SFP MSA의 특정값 보다 더 높습니다
로 스피드 신호
mod_def(1) (SCL)와 mod_def(2) (SDA)가 오픈 드레인 CMOS 신호입니다 (부문 VII, 직렬 통신 프로토콜을 보세요). 둘다 mod_def(1)와 mod_def(2)는 host_vcc에 끌어 올려져야 합니다.
| 로 스피드 신호, 전자 특성 | |||||
| 매개 변수 | 기호 | 민 | 맥스 | 유닛 | 기록 / 상태 |
| SFP 출력 로우 | VOL | 0 | 0.5 |
Ｖ
|
host_vcc에 대한 4.7k 내지 10k 급상승, 연결기에서 호스트 측에서 측정됩니다 |
| SFP 출력 하이 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
Ｖ
|
host_vcc에 대한 4.7k 내지 10k 급상승, 연결기에서 호스트 측에서 측정됩니다 |
| SFP 낮은 입력 | VIL | 0 | 0.8 | Ｖ |
프크크에 대한 4.7k 내지 10k 급상승, 연결기에서 SFP 옆에서 측정됩니다
|
| SFP 입력 최고값 | VIH | 2 | 프크크 + 0.3 | Ｖ |
프크크에 대한 4.7k 내지 10k 급상승, 연결기에서 SFP 옆에서 측정됩니다 |
고속 전기 인터페이스
모든 고속 신호는 있습니다 ac-결합 내부로.
| 고속 전기 인터페이스, 전송 라인-SFP | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 선주파수 | fL | 125 | 마하즈 |
5 수준 부호화,마다 IEEE 802.3 |
||
| Tx 출력 임피던스 | 즈아웃, TX | 100 | 오옴 |
모두를 위한, 차이 사이에 주파수 1MHz와 125MHz |
||
| Rx 입력 임피던스 | 신, RX | 100 | 오옴 |
모두를 위한, 차이 사이에 주파수 1MHz와 125MHz |
||
| 고속 전기 인터페이스, 호스트-SFP | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
|
단일단 형태 데이터 입력 변동 |
뱅싱 | 250 | 1200 |
mV
|
종결한 단일 | |
|
단일단 형태 데이터 출력 변동 |
보우트싱 | 350 | 800 | mV | 종결한 단일 | |
| 상승 / 강하 시간 | Tr, 트프 | 175 | 피코초 | 20%-80% | ||
| Tx 입력 임피던스 | 신 | 50 | 오옴 | 종결한 단일 | ||
| Rx 출력 임피던스 | 즈아웃 | 50 | 오옴 | 종결한 단일 | ||
일반 규격
| 장군 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 자료 비율 | BR | 1 | 10.3125 | 초 Gb / |
적합한 IEEE 802.3. 기록 1,2 아래를 보세요 |
|
기록 :
1. 시계 허용한도는 +/- 50 ppm입니다
환경 규격
자동 교차로 탐지는 가능해집니다. 외부 교차 케이블은 요구되지 않습니다
| 환경 규격 | ||||||
| 매개 변수 | 기호 | 민 | Typ | 맥스 | 유닛 | 기록 / 상태 |
| 운용 케이스 온도 | 상용 | Tc | 0 | +70 | 'Ｃ | |
| 산업 | -40 | +85 | 'Ｃ | |||
| 저장 온도 | -40 | +85 | 'Ｃ | |||
명령 정보
| 부품번호 | 속도 모드 | 임시 |
| SFP-10G-TA1-C | 10G/5G/2.5G/1.25G | 0~70C |
| SFP-10G-TA1-I | 10G/5G/2.5G/1.25G | -40~85C |
