제품 상세 정보:
|
| TX: | 라인 포트 위의 지원 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티 | RX: | 호스트 포트에서 10Gbase-R를 지원하세요 |
|---|---|---|---|
| 발자국: | 핫 블러그 가능한 SFP 발자국 | 인터페이스: | RJ45 |
| 전원 공급기: | +3.3V DC | 케이블: | Cat 6a 케이블 에 10 기가비트 이더넷 |
특징
라인 포트 위의 ¨ 지원 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티
호스트 포트 위의 ¨ 지원 10Gbase-R
¨ 핫 블러그 가능한 SFP 발자국

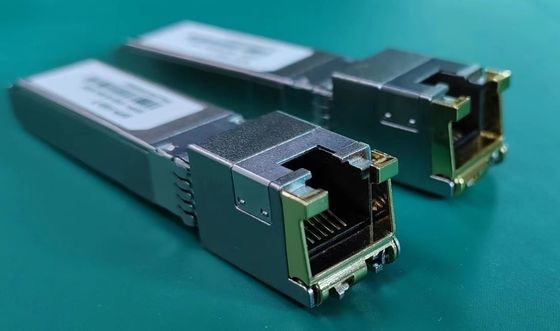

¨ 소형 RJ-45 커넥터 어셈블리
순응한 ¨ 로에스와 무연
¨ 단일 +3.3V 전원 공급기
Cat 6a 케이블 에 ¨ 10 기가비트 이더넷
¨ 동작 대기온도 : +70' Ｃ에 대한 0' Ｃ 또는 +85' Ｃ에 대한 -40' Ｃ

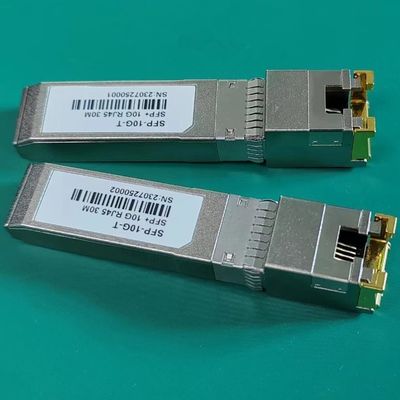

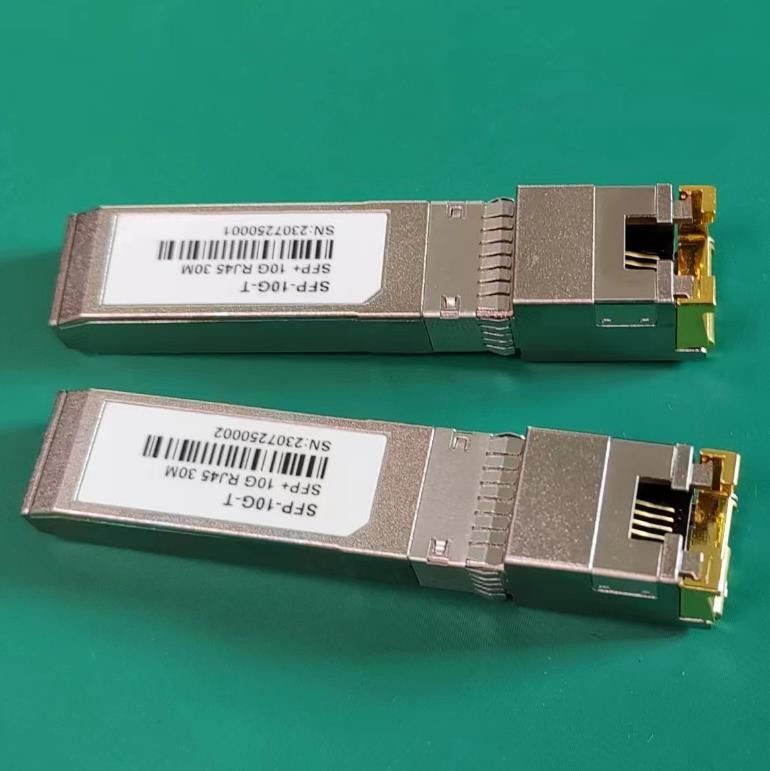

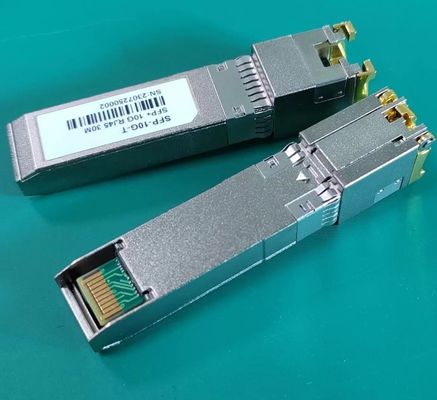

OP-SFP-10G-T 구리 작은 양식 끼워 넣을 수 있는 (SFP) 송수신기는 SFP 멀티 소스 합의 (MSA)를 기반으로 합니다 . 그들은 IEEE Std 802.3에 명시되는 것으로서 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000 베이스-티 표준과 호환 가능합니다 . FR-SFP-10G-T는 링크 지시를 위해 SFP의 rx_los (호스트에 끌어 올려지 ) 핀을 사용합니다. 만약 풀업 또는 열린 SFP의 tx_disable이 고정하면, PHY IC이 재설정됩니다.
케이블 길이
| 라인 포트 | 케이블 | 한계 | 호스트 포트 |
| 10Gbase-T | CAT6A | 30m | 10GBase-R |
| 5Gbase-T | CAT5E | 50m | 10GBase-R |
| 2.5Gbase-T | CAT5E | 50m | 10GBase-R |
| 1000 베이스-티 | CAT5E | 100m | 10GBase-R |
핀 설명
| 핀 | 기호 | 명칭 / 기술 | 레프. |
| 1 | VEET | (수신기접지로 공통인) 송신기 땅 | 1 |
| 2 | TFAULT | 송신기 결점. 지원받지 않습니다. | |
| 3 | TDIS | 송신기 드이사벨. 레이저 출력은 높거나 열린 것에 무능하게 했습니다. | 2 |
| 4 | mod_def(2) | 모듈 정의 2. 시리얼 id를 위한 데이터 라인. | 3 |
| 5 | mod_def(1) | 모듈 정의 1. 시리얼 id를 위한 클록 라인. | 3 |
| 6 | mod_def(0) | 모듈 정의 0. 모듈 이내에 기초를 둡니다. | 3 |
| 7 | 비율은 선택합니다 | 무접속은 요구했습니다 | |
| 8 | LOS | 높은 것은 어떤 연결되지 않은 것 보여주지 않습니다. 로우는 연결되는 것으로 나타냅니다. | |
| 9 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 10 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 11 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 12 | RD- | 밖에 수신기 역데이터. AC은 연결되었습니다 | |
| 13 | RD+ | 수신기는 밖에 자료를 반전시키지 않았습니다. AC은 연결되었습니다 | |
| 14 | 방향 전환 | (송신기 땅으로 공통인) 수신기접지 | 1 |
| 15 | VCCR | 수신기 전원 공급기 | |
| 16 | VCCT | 송신기 전원 공급 장치 | |
| 17 | VEET | (수신기접지로 공통인) 송신기 땅 | 1 |
| 18 | TD+ | 송신기는 안에 자료를 반전시키지 않았습니다. AC은 연결되었습니다. | |
| 19 | TD- | 송신기는 안에 자료를 뒤집었습니다. AC은 연결되었습니다. | |
| 20 | VEET | (수신기접지로 공통인) 송신기 땅 | 1 |
기록 :
1. 접지 도통은 새시 접지에 연결됩니다
2. PHY는 TDIS > 2.0V에 무능하게 했거나, 열리고 TDIS에 가능해집니다 < 0="">
3. 4.7k로 끌어 올려지 - 2.0 Ｖ와 3.6 V. mod_def(0) 사이의 전압에 대한 호스트 보드 위의 10k 오옴은 모듈이 플러그 접속되는 것을 나타내도록 낮은 선을 당깁니다.
