제품 상세 정보:
|
| 타입: | 섬유 컨버터에 대한 EFP | 사용: | 비디오 촬영 |
|---|---|---|---|
| 섬유의 번호: | 1. | 전송거리: | 20/40/60/80/km |
| 강조하다: | 섬유 카메라 시스템 ITC-100,ITC-100 4 항구 데이터비디오 섬유 카메라 시스템,ITC-100 OB 트럭 섬유 CCTV 카메라 |
||

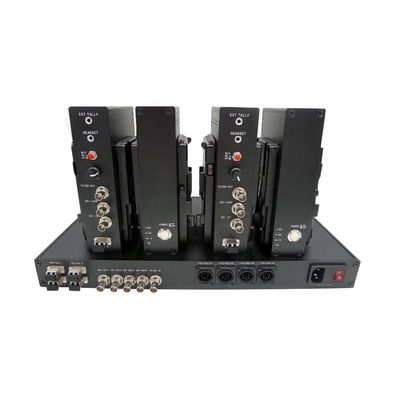

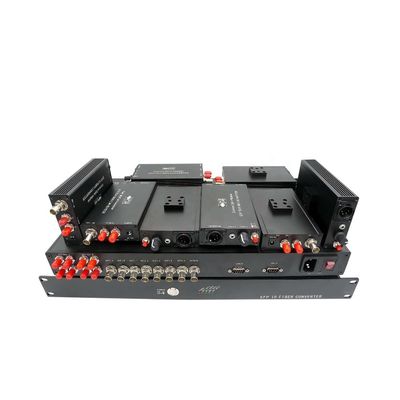

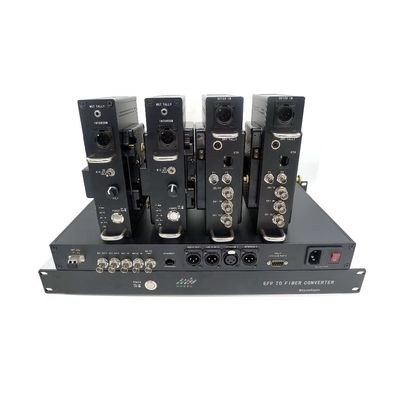

광섬유 시스템 에 4Port 데이터비디오 ITC-100은 OBVAN과 OB 트럭과 SNG 차량 시스템에 해당되었습니다
SDI 스튜디오 파이버 시스템은 특별히 브이형 카메라 섬유 어댑터와 눈 기지국의 4 PC를 포함하는 10KM에 대한 섬유 위에서 데이터비디오 ITC-100 인터컴을 위해 설계됩니다. 시스템은 카메라에서 기지국, 1x 인터컴, 1x 계정까지 1개 항구 3G/HD-SDI 신호를 옮깁니다. 시스템은 어떠한 스튜디오 또는 원격 생산에 강건한, 고장이 없는 연결성을 보장하면서, 듀얼 LC 섬유 케이블에 다중 카메라 3G/HD-SDI 생산을 위해 필요한 모든 기본 신호를 두며, 그것이 보통 OBVAN과 OB 트럭과 SNG 차량 시스템에서 사용됩니다.
기능 기술 :

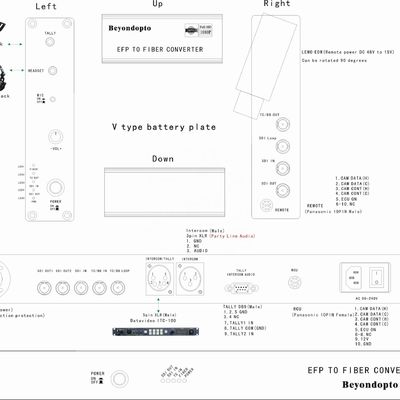

섬유 광학의 변환기 (송신기)
카메라 끝 위의 v-락
섬유 : 일반적 듀얼 LC 섬유에 의해,
1x 3G/HD-SDI 입력, 1 SDI 출력,
1x 인터컴 (헤드셋, 마이크 입력부, 균형 잡히지 않은 회선 레벨 음성 output,5-Pin 여성 XLR)
1x 계정 출력(3.5mm)
섬유 광학의 변환기 (수신기)
1x 19 " 1U 랙은 베이스 단부에 장착합니다
섬유 : 4x 듀얼 단일모드 LC 섬유 케이블
4x 듀얼 3G/HD-SDI 출력
4x Intercom&4x 계정 (지원 데이터비디오 ITC-100,DB9 연결기)
전원 공급기 :카메라와 광 섬유용 어댑터에 대한 전원 공급기동안 이 제품은 전지 전원, 또는 V자형 덮개판이 도금처리하는 앞을 통해 캠코더에 매달리는 카메라 광 섬유용 어댑터 (TX), 뒤로 매달리는 배터리입니다 ;
특징 :모든 병적 패턴을 취급하세요 .신호 무결성.3G/HD/SD-SDI 입력 자동차 인식, 지원 270Mbit/s를 보증하기 위한 자동 케이블 균등화 - 2.97Gbit/s 단일모드 섬유 에 SMPTE 292M과 SMPTE 259M.when, SMPTE 424M에 따르면, 그것은 최대 80KM까지 10KM 전송거리 이상입니다 .뮤트와 프리 앰프와의 마이크 입력부 .계정 LED+/- 출력 .선택 가능한 V-탑재 또는 A-탑재 배터리 플레이트 .삽입 감지 보호로, 멀리 있는 카메라 전력 공급기 .배터리 충전 보호로, 복합 케이블 전원 공급기 중에서 우선 선택
애플리케이션 :텔레비전 스튜디오, 모바일 스튜디오
EFP 전자 휴대 기재, 주요 스포츠 행사와 큰 축하는 생생하여서 방송합니다
ENG 카메라 (야외 사진 캠코더)은 EFP 카메라로 업그레이드했습니다.
상술 :종합 지수
| 작업 임시 | 55' Ｃ에 대한 -25' Ｃ |
| 저장 임시 | 85' Ｃ에 대한 -40' Ｃ |
| 습도 | 0 ~ 95% (불응축) |
| 카메라 옵틱 어댑터 | |
| 입력 전원 | 배터리에 의해 |
| 소비 전력 | <10w> |
| 정미중량 | 1.5 킬로그램 |
| 출현 사이즈 | 188mm*116mm*45mm (V-탑재 / A-탑재) |
| 눈 기지국 | |
| 입력 전원 | AC90~240V |
| 소비 전력 | <10w> |
| 정미중량 | 4.5 킬로그램 |
| 출현 사이즈 | 19 " 1U 표준 랙 탑재 |
광학적입니다 :
| 사고 방식 | 1310nm / 1550nm / CWDM |
| 출력 전원 | - 6~-1dBm |
| Rx 민감도 | <-18dbm> |
| 전송거리 | 단일모드 섬유 에 10KM |
| 광 커넥터 | 선택 가능한 LC / ST / FC |
SDI 입출력 :
| 신호 형식 | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| 자료 비율 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| 케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m |
| SDI는 조화시킵니다 | BNC 75 오옴 |
인터컴 :
| 카메라 옵틱 어댑터 | |
| 인터페이스 | 5 핀 XLR(여성) |
| 마이크 | 뮤트와 프리 앰프와의 마이크 입력부 |
| 헤드폰 | 위아래로 크기와 함께 |
기록하세요 :
| 카메라 옵틱 어댑터 | |
| 인터페이스 | 3.5 밀리미터 |
| 출력 | LED+/- |
| 눈 기지국 | |
| 인터페이스 | DB9(Male) |
