SD 포워드와 3G 섬유 카메라 시스템과 SMPTE 하이브리드 섬유 케이블 에 Return/ 데이터 422/485/Intercom/ 회선 레벨 오디오

SMPTE 하이브리드 섬유 케이블 에 SD 포워드와 Return/ 데이터 422/485/Intercom/ 회선 레벨 오디오와 광섬유 카메라 시스템

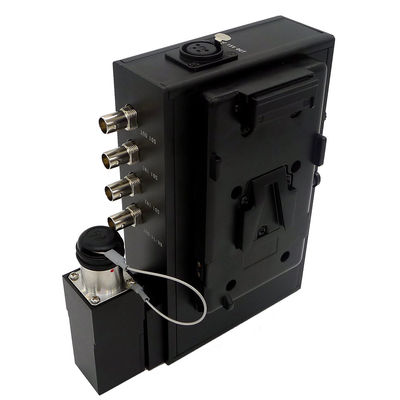

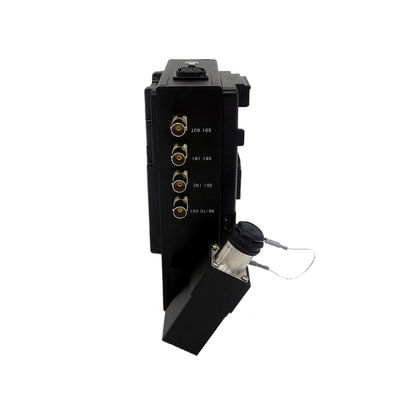

BY-EFP-602 섬유 광학 카메라 시스템은 소형 인수 방송 전송기입니다. 그것은 1대 1의 싸움 SMPTE 하이브리드 섬유 케이블 위에서 비디오, 오디오, 데이터와 전력을 전송합니다.긴 케이블 거리는 기반과 카메라 유니트에서 구현된 최고 품질 전원 공급기로 인해 달성될 수 있습니다.

BY-EFP-602 섬유 광학 카메라 시스템은 특별히 2 3G 에이치디에스디아이 영상 신호를 출력하는 고속 카메라 시스템을 위해 설계됩니다, 그것이 다른 모든 전문적 방송 응용에서 우수하여서 작동합니다. 우리는 모든 요구된 신호를 전송하기 위해 맞춤형 솔루션을 제공합니다.

특징 :
- 한 개의 SMPTE 하이브리드 섬유 케이블에 대한 전력을 포함하는 전체 신호 전송
- 카메라에 있는 15V DC 전원 콘센트
- 먼 곳으로
- 카메라부터 토대까지 2개 3G 압축되지 않는 에이치디에스디아이 신호
- 1 3G 압축되지 않는 에이치디에스디아이 신호 (리턴 신호)
- 2 양방향 데이터 신호라인
- 2 오디오라인 (회선 레벨)
- 청구하는 대로 많든 적든 간에 신호와 맞춤형 솔루션

- 모든 입출력을 위한 산업표준 연결기 ;

- 발광 다이오드 표시기 ;

기록 :  1. 미안하지만, 약간의 기능을 추가하거나 제거하고 아래의 명령 정보를 확인합니다

매개 변수 :

거리 : 10 킬로미터 (SMF) 또는 300 미터 (MMF)
섬유형 : 62.5/125 um MMF,50/125um MMF, 9/125μm SMF
파이버 컨넥터 : SMPTE 하이브리드 파이버 연결기
 SDI 연결기 : BNC
3G SDI 포맷 :
1)모든 입출력은 같아지고 다시 시간을 잽니다
2)모든 병적 패턴을 통과하세요
3)SMPTE424M/292/259와 DVB-ASI 순응성
4)내장형 오디오와 데이터 신호를 지원합니다
5)지원 SD-SDI & 에이치디에스디아이 & 3G-SDI, 270Mbps와 1.485Gbps와 2.97Gbps SDI 화면을 지원하십시요

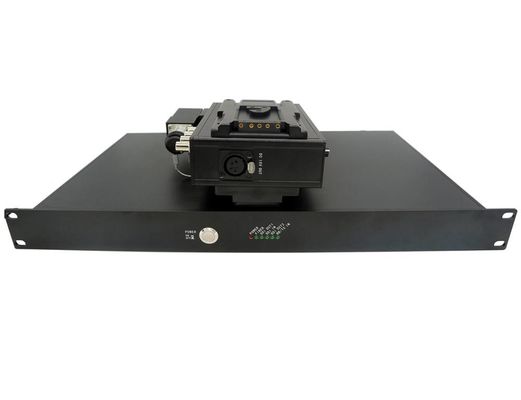

Rx (CCU)의 차원 : 19 " 1U 선반 장착 (480 Ｘ 250 Ｘ 50 밀리미터)
Gross.W : 10 Kg
Rx의 전원 공급기 :  AC 85-260V/50Hz
작동 온도 : 0 C~+85 Ｃ ;
상대 습도 : 0 ~ 95%

애플리케이션 :
텔레비전 스튜디오, 모바일 스튜디오
EFP 전자 휴대 기재, 주요 스포츠 행사와 큰 축하는 생생하여서 방송합니다
ENG 카메라 (야외 사진 캠코더)은 EFP 카메라로 업그레이드했습니다.
중계차

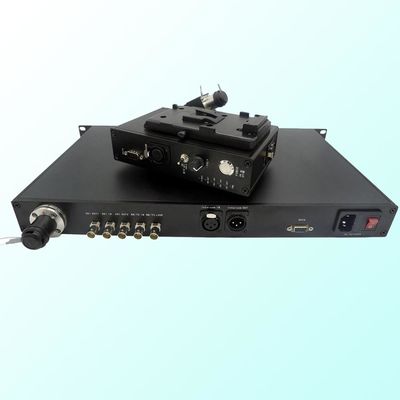

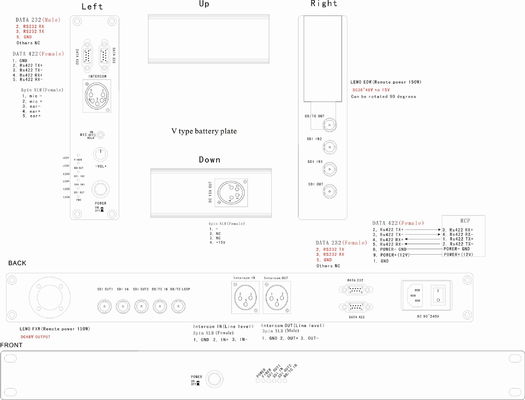

패널과 인터페이스 :(헤드라인 옆에 있는 똑같은 사진을 넓어지세요)

기능 선택과 매개 변수 :

업체 정보 :

우리는 중국에 뛰어난 전문 디자이너 / 제조업자입니다

자사 제품과 솔루션은 고화질 비디오, 오디오, 데이터, 이더넷, 접점의 개폐, USB와 다른 광학 섬유에 초점을 맞춥니다. 선도적 제품은 SD / HD / 3G / 12G SDI 광 전송 장치 (EFP / ENG / ESP 카메라, 광전송 SDI / 계정 / 리모콘 / 인터컴 / 귀환 비디오 / TC / 젠락 / PGM / 이더넷 기타 등등과 카메라를 위한 레모 SMPTE311/304 3K.93C 원격 전력을 위해), USB1.1 / 2.0 / USB3.0 섬유 교수, 섬유에 대한 4K HDMI, 섬유에 대한 KVM (HDMI + USB 마우스와 키보드), 섬유에 대한 균형 오디오입니다, 접점의 개폐 / 데이터 / 이더넷 섬유. 우리는 맞춤 제작품에 짧은 리드 시간을 제공할 수 있습니다.
