제품 상세 정보:
|
| Type: | EFP to fiber converter | 사용: | 경쟁 프로그램 기록, 영화사를 촬영하는 비디오 |
|---|---|---|---|
| 보증: | 3년 | 섬유의 번호: | 1. |
| 강조하다: | BY-EFP-SDI-01 중계차 섬유 카메라 시스템,BY-EFP-SDI-01 촬영 기사 섬유 카메라 시스템,촬영 기사 섬유 카메라 시스템 BY-EFP-SDI-01 |
||
카메라맨과 중계차 EFP 섬유는 섬유 광다중화기에 3GSDI, 인터컴, 원격, 계정, 복귀 동영상과 연결됩니다

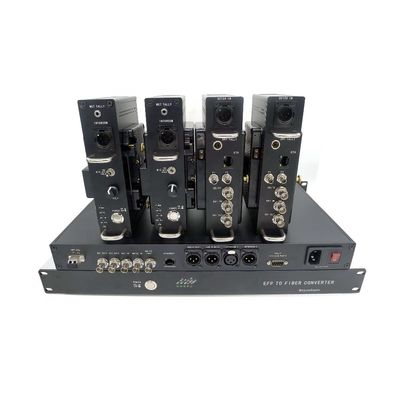

소니 HDW-750을 위한 섬유에 대한 4 ch EFP는 4개 카메라 옵틱 어댑터와 눈 기지국 (4개 채널)을 포함합니다. 시스템은 소니 HDW-730 또는 HDW-750 시리즈 카메라에서부터 기지국까지 3G/HD-SDI 신호를 옮깁니다, 반전 비디오 (SDI 또는 CVBS), 원격 제어 데이터 (소니의 8 PIN 인터페이스, 접속 소니 RCU / RCP RM-B150, RM-B170, RM-B750), 인터컴 (카메라 말 연결될 수 있고 전문적 4 핀 또는 5 핀 XLR 헤드셋, OB 말이 연결될 수 있습니다 클리어컴 또는 RTS, 등 인터컴 주스테이션), 계정 (1 또는 2 컬러가 선택적입니다). 젠락 신호, 블랙버스트 / 트릴레벨 동기화 또는 타임 코드는 선택적입니다. 시스템은 전술적인 SM / MM에 다중 카메라 3G/HD-SDI 생산을 위해 필요한 모든 신호 또는 어떠한 스튜디오 또는 원격 생산에 강건한, 고장이 없는 연결성을 보장한 SMPTE 하이브리드 섬유 케이블을 둡니다.
특징
상술 :
종합 지수
|
작업 임시 |
55' Ｃ에 대한 -25' Ｃ |
|
저장 임시 |
85' Ｃ에 대한 -40' Ｃ |
|
습도 |
0 ~ 95% (불응축) |
|
카메라 옵틱 어댑터 |
|
|
입력 전원 |
DC 11~19V |
|
소비 전력 |
<8w> |
|
정미중량 |
1 킬로그램 |
|
출현 사이즈 |
(V-탑재 / A-탑재 없이) 188mm*116mm*45mm |
|
눈 기지국 |
|
|
입력 전원 |
AC90~240V |
|
소비 전력 |
<20w> |
|
정미중량 |
3 킬로그램 |
|
출현 사이즈 |
19 " 1U 표준 랙 탑재 |
광학적입니다 :
|
사고 방식 |
1310nm / 1550nm / CWDM |
|
출력 전원 |
- 6~-1dBm |
|
Rx 민감도 |
<-18dbm> |
|
전송거리 |
MM 섬유 300m인 SM 섬유 10+km |
|
광 커넥터 |
뒤들 LC /FC/ST/SC/ 레모 3K.93C/ 뉴트리크 옵티칼콘 콤비 |
SDI 입출력 :
|
신호 형식 |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
자료 비율 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m |
|
SDI는 조화시킵니다 |
BNC 75 오옴 |
인터컴 :
|
카메라 옵틱 어댑터 |
|
|
인터페이스 |
4 핀 XLR(남성) /5pin XLR(여성) |
|
마이크 |
뮤트와 프리 앰프와의 마이크 입력부 |
|
헤드폰 |
증폭기와 크기 증감형으로 |
|
눈 기지국 |
|
|
인터페이스 |
3 핀 XLR 여성이 / 수컷들 : 클리어컴 또는 RTS 인터컴 주스테이션을 위한 정치 노선 오디오 DB9(Male) : 회선 레벨 오디오 입출력 |
기록하세요 :
|
카메라 옵틱 어댑터 |
|
|
인터페이스 |
4개 핀 에어 헤드 또는 3 핀 작은 XLR |
|
출력 |
건조 접촉 마감 또는 습식 LED+/- |
|
다음에 짧거나 LED에 떨어지세요 : 떨어져서 열리거나 LED |
|
|
눈 기지국 |
|
|
인터페이스 |
DB9(Male) |
|
입력 |
건조 접촉 마감 또는 TTL 다음에 국민 총수요 또는 TTL 로우에 단락시키세요 떨어지세요 : 열리거나 TTL 높은 것 |
원격 :
|
카메라 옵틱 어댑터 |
|
|
인터페이스 |
소니의 8 핀 또는 파나소닉의 10 PIN 인터페이스 |
|
자료 |
RS422 /RS232/RS485 |
|
눈 기지국 |
|
|
인터페이스 |
소니의 8 핀 또는 파나소닉의 10 PIN 인터페이스 |
|
자료 |
RS422 /RS232/RS485 |
