광학 섬유, 4K-SDI 광학의 변환기 에 12G-SDI, 10 Km SM 섬유 에 1 Ch 극단적 HD 신호는 SMPTE ST-2082에 따릅니다,

도입 :

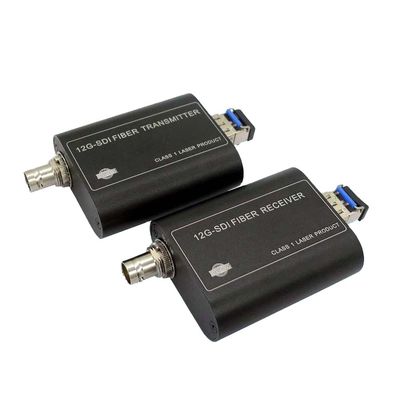

BY-SDI-426은 내장형 오디오와 단일 모드 섬유 위에서 6.2 마일까지 12G/6G/3G/HD/SD-SDI를 보내는 방송 품질 컨버터 / 교수입니다.
12G SDI SFP와 섬유 교수 에 BY-SDI-426은 즉각적 섬유 연결성을 제공합니다. 비디오 생산과 편집에서 전문적 방송 사용을 위해 설계됩니다,
이 통신 방식은 자동 이퀄라이징과 리클록킹을 특징으로 하고 SDI 루프가 송신기에 나타납니다.

BY-SDI-426은 동축 케이블 위에서 SDI로부터 변환하는 광섬유 위에서 2160p60까지 12G 광섬유 컨버터 전송 SD와 HD와 극단적 HD 포맷에 12G SDI입니다. 넓은 전압 입력과 최소 소비 전력은 통합과 원통형 커넥터를 곳에 가두는 능력이 용이하도록 인정합니다. 이 작은 가벼운 모듈
특징 울퉁불퉁한 파우더 코팅된 알루미늄 구조.

상술 :
SDI 입출력 :
신호 형식 : SMPTE 292M, 259M, 296M, 297M, 372M, 424M, 425M, 2081년, 2082년, DVB-ASI
자료 비율 : 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s

영상 포맷 :
4K/UHD 2160p 23.98/24/25/29.97/30/48/50/59.94/60
2K/HD 1080p 23.98/24/25/29.97/30/48/50/59.94/60
1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30
720p 23.98/24/25/29.97/30/48/50/59.94/60

케이블 균등화 :
자동 케이블 EQ (벨덴 1694A 케이블)
11.88 그비피스 (4Kp60 UHD)에 있는 75 Ｍ
5.94 그비피스 (UHD)에 있는 120 Ｍ
2.97 그비피스 (고정 헤드 디스크)에 있는 200 Ｍ
1.485 그비피스 (HD)에 있는 280 Ｍ
270 MBP (SD)에 있는 600 Ｍ

SDI 인터페이스 : BNC 75 오옴
파이버 인터페이스 : 1 Ｘ LC / PC
송신기 채널의 수 : 1
송신기 사고 방식 : 1310 nm
송신기 출력 전력 : - 6~-1dBm
수신기 출력의 수 : 1
수신기 감도 : -14.4dBm~-1dBm
종합 지수 :
입력 전원 : DC 5 Ｖ 또는 12V
소비 전력 : 더 덜 3W
작업 임시 : 70' Ｃ에 대한 -20' Ｃ
저장 임시 : 85' Ｃ에 대한 -40' Ｃ
습도 : 0 ~ 95% (불응축)
분류하세요 : 63 Ｘ 52 Ｘ 22 밀리미터
케이스 소재 : 알루미늄
정미중량 : 210g /pair (전원 공급기 440g / 쌍으로)

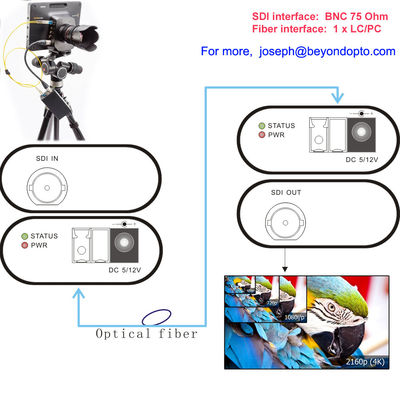

연결

업체 정보 :

우리는 중국에 뛰어난 전문 디자이너 / 제조업자입니다

자사 제품과 솔루션은 고화질 비디오, 오디오, 데이터, 이더넷, 접점의 개폐, USB와 다른 광학 섬유에 초점을 맞춥니다. 선도적 제품은 SD / HD / 3G / 12G SDI 광 전송 장치 (EFP / ENG / ESP 카메라, 광전송 SDI / 계정 / 리모콘 / 인터컴 / 귀환 비디오 / TC / 젠락 / PGM / 이더넷 기타 등등과 카메라를 위한 레모 SMPTE311/304 3K.93C 원격 전력을 위해), USB1.1 / 2.0 / USB3.0 섬유 교수, 섬유에 대한 4K HDMI, 섬유에 대한 KVM (HDMI + USB 마우스와 키보드), 섬유에 대한 균형 오디오입니다, 접점의 개폐 / 데이터 / 이더넷 섬유. 우리는 맞춤 제작품에 짧은 리드 시간을 제공할 수 있습니다.
