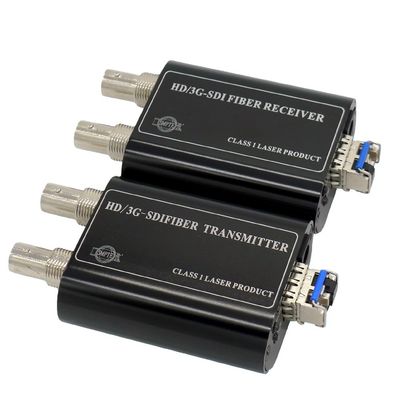

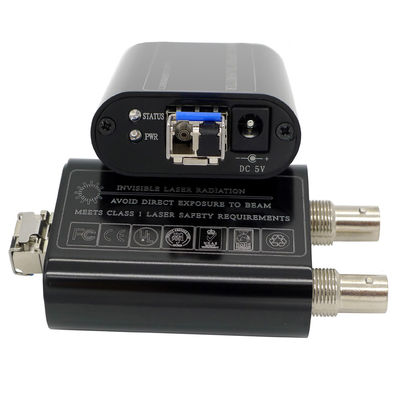

섬유 컨버터에 대한 3G SDI, 섬유 교수, 옵틱에 대한 1080P SDI 신호 에 에이치디에스디아이는 SMPTE 424M에 따릅니다

특징 :

1) 소형은 63 Ｘ 52 Ｘ 22 밀리미터를 분류합니다고 쉽게 HD 카메라의 뒤에 설치하기 위해
2) 1는 MMF와 1 채널 루프아웃 위에서 10Km 이상 SMF 섬유 또는 500 미터에 3G SDI (수신기에 대한 송신기)을 보냅니다
3) 핸들 모두 병적 패턴 ; SFP로 모듈은 SMPTE 424M 292M 259M 표준과 DVB-ASI에 따릅니다
4) 자동 리클록킹 270Mbit/s-1.48Gbit/s-2.97Gbit/s, 업포트 1080 Ｐ (25 hz, 30 hz,50hz,60hz) / 1080년 I / 720P
5. 전송은 1개의 단일모드 섬유 위에서 신호의 압축을 풀었습니다

항목 찾기 : 섬유 에 섬유 hd sdi 에 섬유 3G/HD/SD-SDI 에 3G SDI 과도하 섬유 교수 3g sdi 섬유 교수 3G SDI 광섬유 교수 3G SDI
섬유 작은 교수 에 광 섬유 송신기 & 수신기 hd sdi 에 눈 3G 에이치디에스디아이

기술 :

BY-SDI-269는 방송 애플리케이션을 위한 이상적이고 경제적 해결책입니다. 그것은 한 에이치디에스디아이 전기 이력을 받고 완전히 단일로 전기적 SDI 신호를 변환합니다
방식 눈 SDI 신호.
그것은 SDTV (143-540Mbps), HDTV (1.485Gbps)와 HDTV (3Gbps, 1080p60)의 전송 이미지를 지원합니다.

양쪽 송신기와 수신기는 일관된 품질을 위한 신호를 재건하기 위해 입력 장치에 같게 하고 다시 시간을 알리는 것 제공합니다. 그것은 쉽게 지나갈 수 있습니다
병적 패턴.

가시광선의 :
사고 방식 : 1310nm
출력 전원 : - 9~-3dBm
광학 섬유 : 9/125u 단일모드
Rx 민감도 : -18dBm
광 커넥터 : 1 Ｘ LC / PC
거리 : 0~500 미터 (멀티 모드 광섬유) 또는 10Km(SMF)
화면 :
SDI는 입력했습니다
시그널 타입 SDI : SMPTE 424M, SMPTE 292M, SMPTE 259M
자료 비율 : 270Mbit/s - 1.48Gbit/s - 3Gbit/s
케이블 균등화 : 270Mbit/s, 1.5Gbit/s에 있는 140m, 3Gbit/sConnector에 있는 80m에 있는 자동 케이블 EQ (벨덴 1694A 케이블) 250m : BNC 75 오옴
전달장치 채널의 수 : 1
전달장치 루프아웃의 수 : 1
수신기 출력의 수 : 2
장군 :
입력 전원 :12 Ｖ DC
소비 전력 (최대) : 송신기 : 수신기 1.8W명 : 1.5W
작동 온도 : 55' Ｃ에 대한 0' Ｃ
저장 온도 : 70' Ｃ에 대한 -10' Ｃ
작동 습도 : 0 ~ 95% (불응축)
정미중량 : 210g /pair (전원 공급기 440g / 쌍으로)
인클로저 소재 : 알루미늄

연결

차원 :

업체 정보 :

우리는 중국에 뛰어난 전문 디자이너 / 제조업자입니다

자사 제품과 솔루션은 고화질 비디오, 오디오, 데이터, 이더넷, 접점의 개폐, USB와 다른 광학 섬유에 초점을 맞춥니다. 선도적 제품은 SD / HD / 3G / 12G SDI 광 전송 장치 (EFP / ENG / ESP 카메라, 광전송 SDI / 계정 / 리모콘 / 인터컴 / 귀환 비디오 / TC / 젠락 / PGM / 이더넷 기타 등등과 카메라를 위한 레모 SMPTE311/304 3K.93C 원격 전력을 위해), USB1.1 / 2.0 / USB3.0 섬유 교수, 섬유에 대한 4K HDMI, 섬유에 대한 KVM (HDMI + USB 마우스와 키보드), 섬유에 대한 균형 오디오입니다, 접점의 개폐 / 데이터 / 이더넷 섬유. 우리는 맞춤 제작품에 짧은 리드 시간을 제공할 수 있습니다.
