제품 상세 정보:
|
| 타입: | EFP 섬유 변환기 | 사용: | FTTX |
|---|---|---|---|
| 보증: | 3년 | 섬유 수: | 1. |
고객 욕구에 따라 맞춤화될 수 있습니다.

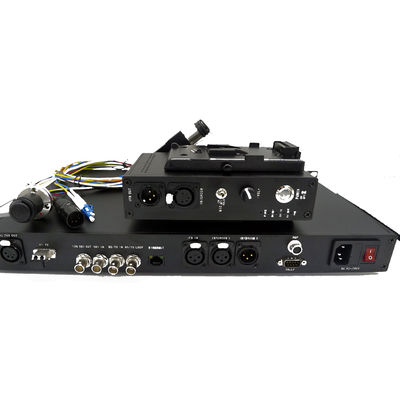

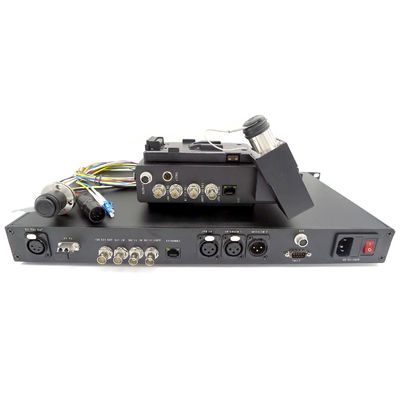

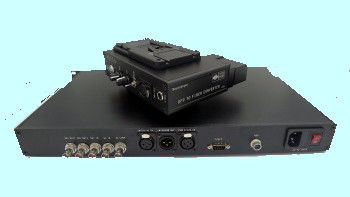

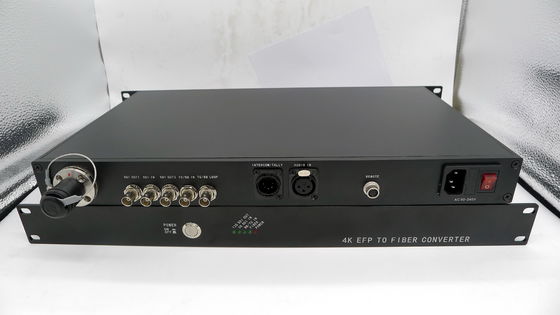

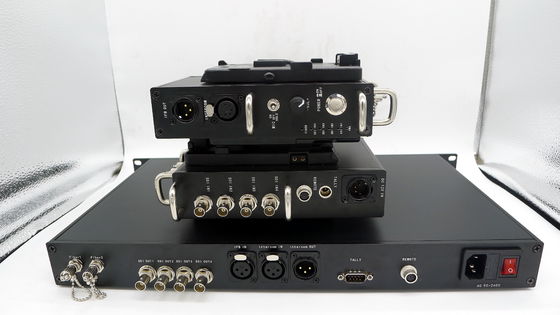

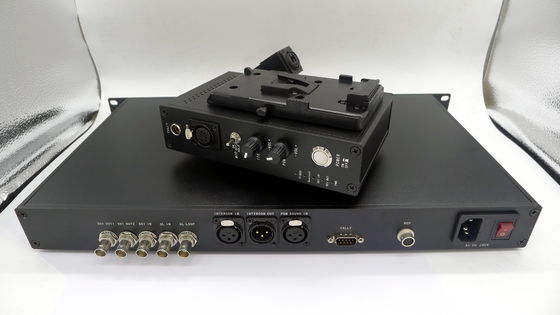

방송 응용을 위한 섬유 컨버터 광섬유 솔루션에 대한 EFP는 카메라 옵틱 어댑터와 눈 기지국을 포함합니다. 시스템이 카메라에서부터 기지국까지 3G/HD-SDI 신호와 반환 비디오 (3G / 에이치디에스디아이 또는 CVBS)를 옮긴다고, 원격 제어 데이터, 젠락, 인터컴, 계정, 오디오와 10/100M 이더넷은 또한 제공됩니다. 시스템은 전술적인 SM / MM 위에 다중 카메라 3G/HD-SDI 생산을 위해 필요한 모든 신호 또는 어떠한 스튜디오 또는 원격 생산에 강건한, 고장이 없는 연결성을 보장한 SMPTE 하이브리드 섬유 케이블을 둡니다.
특징
상술 :
종합 지수
|
작업 임시 |
55' Ｃ에 대한 -25' Ｃ |
|
저장 임시 |
85' Ｃ에 대한 -40' Ｃ |
|
습도 |
0 ~ 95% (불응축) |
|
카메라 옵틱 어댑터 |
|
|
입력 전원 |
DC 12~19V |
|
소비 전력 |
10W |
|
정미중량 |
1 킬로그램 |
|
출현 사이즈 |
(V-탑재 / A-탑재 없이) 160mm*100mm*44mm |
|
눈 기지국 |
|
|
입력 전원 |
AC90~240V |
|
소비 전력 |
10W |
|
정미중량 |
3 킬로그램 |
|
출현 사이즈 |
19 " 1U 표준 랙 탑재 |
광학적입니다 :
|
사고 방식 |
1310nm / 1550nm / CWDM |
|
출력 전원 |
- 6~-1dBm |
|
Rx 민감도 |
<-18dbm> |
|
전송거리 |
MM 섬유 300m인 SM 섬유 10+km |
|
광 커넥터 |
(선택적인) 뒤들 LC /FC/ST/SC/MX/ 레모 / 뉴트리크 |
SDI 입출력 :
|
신호 형식 |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
자료 비율 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m |
|
SDI는 조화시킵니다 |
BNC 75 오옴 |
인터컴 :
|
카메라 옵틱 어댑터 |
|
|
인터페이스 |
4개 핀 XLR(남성) /5pin XLR(Female)/ 3.5 밀리미터 해드셋 잭 |
|
마이크 |
뮤트와 프리 앰프와의 마이크 입력부 |
|
헤드폰 |
위아래로 크기와 함께 |
|
눈 기지국 |
|
|
인터페이스 |
입력 :3명의 핀 XLR 여성, 출력 : 3 핀 XLR 말레 또는 5 핀 XLR 또는 3.5 밀리미터 해드셋 잭 |
|
오디오 |
균형 또는 착란 회선 레벨 |
기록하세요 :
|
카메라 옵틱 어댑터 |
|
|
인터페이스 |
4개 핀 에어 헤드 또는 3 핀 작은 XLR |
|
출력 |
건조 접촉 마감 또는 습식 +12V |
|
다음에 짧 또는 +12V 떨어지세요 : 열리 또는 0V |
|
|
눈 기지국 |
|
|
인터페이스 |
DB9(Male) |
|
입력 |
접점의 개폐를 말리거나 젖으세요 |
|
다음에 떨어져서 국민 총수요 또는 낮은 TTL에 단락시키세요 : 열리거나 TTL 높은 것 |
|
원격 :
|
카메라 옵틱 어댑터 |
|
|
인터페이스 |
8개 핀 에어 헤드 또는 8 핀 소니의 원격 인터페이스 |
|
자료 |
RS422 /RS232/RS485 |
|
눈 기지국 |
|
|
인터페이스 |
DB9(Male) 또는 8 핀 소니의 원격 인터페이스 |
|
자료 |
RS422 /RS232/RS485 |
이더넷 :
|
작업 모드 |
전 이중 / 반 이중 통신 |
|
자료 비율 |
10/100Mbps(AUTO) |
|
연결 단자 |
RJ45 |
