PGM 이더넷과 섬유에 대한 EFP는 카메라 옵틱 어댑터와 눈 기지국을 포함합니다. 시스템은 2 ch 3G/HD-SDI를 옮깁니다 카메라부터 기지국까지 신호, 1 ch 반대 3G/HD-SDI, PGM, 젠락 또는 TC / BB, 10/100M 이더넷, 인터컴 (카메라 끝 연결된 전문적 4개 핀 또는 5 핀 XLR 헤드셋일 수 있, OB 마지막은 연결된 인터컴 주스테이션이고) (1 컬러 또는 2를 기록할 수 있습니다 컬러는 선택될 수 있습니다), 원격 카메라 전력이 공급합니다 (15V DC 최고 150까지 와트). 시스템은 필요한 모든 신호를 둡니다 전술적인 SM 위의 다중 카메라 3G/HD-SDI 제작 또는 어떠한 스튜디오에 강건한, 고장이 없는 연결성을 보장한 SMPTE 복합 케이블 또는 멀리 있는 생산.

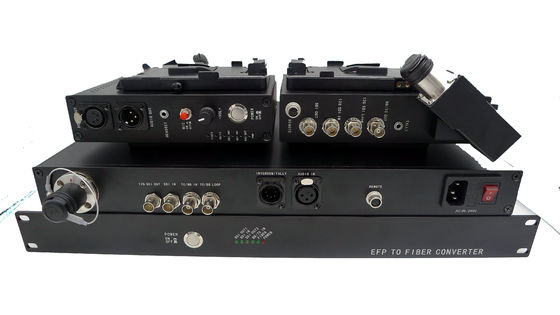

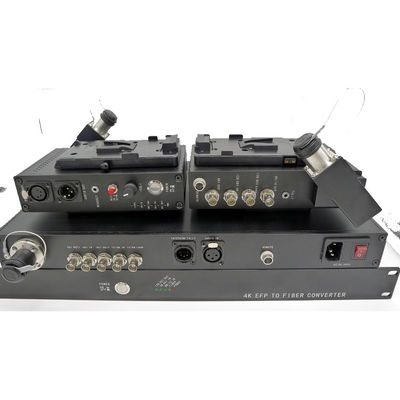

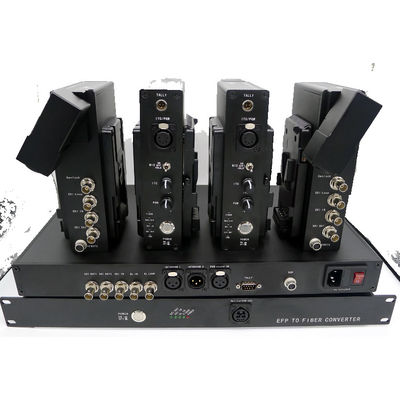

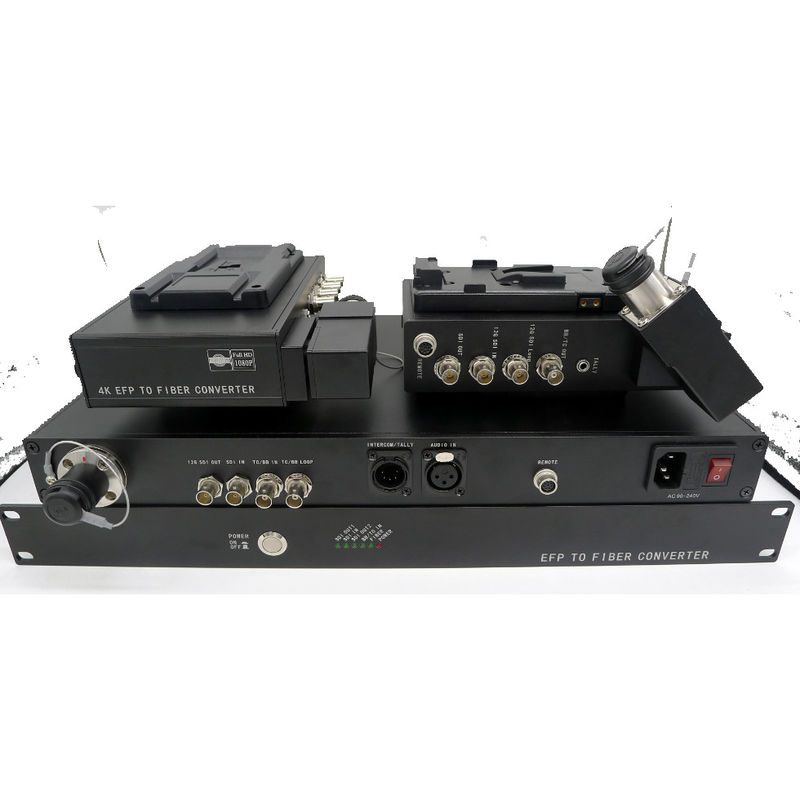

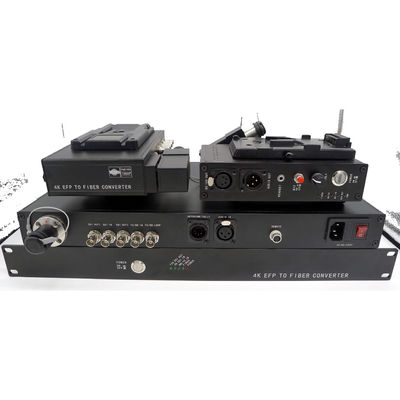

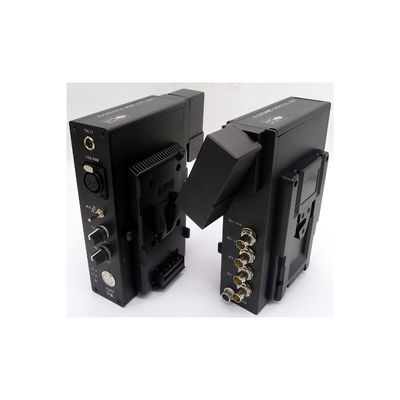

상세한 이미지
특징
1. 2 ch 포워드와 1 ch 반대 SDI 2. 모든 병적 패턴을 취급하세요 3. 자동 케이블 균등화가 신호 무결성을 보증합니다 4. 3G/HD/SD-SDI 입력 자동차 인식이 SMPTE 424M, SMPTE 292M과 SMPTE 259M에 따르면 270Mbit/s - 2.97Gbit/s를 지원합니다 5. 뮤트와 프리 앰프와의 마이크 입력부 6. PGM / 인터컴 크기 증감형과 헤드폰 7. 10/100M 이더넷 8. 계정 LED+/- 출력 또는 선택적인 마른 접점의 개폐 V-탑재 또는 A-탑재 배터리 플레이트 선택적, 상부 전지 플레이트는 싱크를 가열시키기 위해 바뀔 수 있습니다 9. / BB가 또한 이용 가능한 젠락 또는 TC 10. 삽입 감지 보호로, 멀리 있는 카메라 전력 공급기 (15V DC 최고 150까지 와트) 상술 : 종합 지수
작업 임시 55' Ｃ에 대한 -25' Ｃ 저장 임시 85' Ｃ에 대한 -40' Ｃ 습도 0 ~ 95% (불응축) 카메라 옵틱 어댑터 입력 전원 DC 11~19V 소비 전력
<12w>
정미중량 1 킬로그램 출현 사이즈 (V-탑재 / A-탑재 없이) 188mm*116mm*45mm 눈 기지국 입력 전원 AC90~240V 소비 전력
<12w>
정미중량 3 킬로그램 출현 사이즈 19 " 1U 표준 랙 탑재
광학적입니다 :
사고 방식 1310nm / 1550nm / CWDM 출력 전원 - 6~-1dBm Rx 민감도
<-18dbm>
전송거리 SMPTE 복합 케이블 300+m 광 커넥터 레모 SMPTE 304 / 뉴트리크 옵티칼콘 콤비
SDI 입출력 :
신호 형식 SMPTE 424M, SMPTE 292M, SMPTE 259M 자료 비율 270Mbit/s - 1.48Gbit/s - 3Gbit/s 케이블 균등화 270Mbit/s, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m에 있는 자동 케이블 EQ (벨덴 1694A 케이블) 250m SDI는 조화시킵니다 BNC 75 오옴
젠락 / TC / BB
채널 수 1+1 입출력 임피던스 BNC 75Ω (착란) 입출력 전압 1.0Vp Ｐ 미분 이득
<>
미분 위상
<>
SNR >60dB
인터컴
카메라 옵틱 어댑터 인터페이스 4개 핀 XLR(남성) /5pin XLR(Female)/ 3.5 밀리미터 해드셋 잭 마이크 뮤트와 프리 앰프와의 마이크 입력부 헤드폰 위아래로 크기와 함께 눈 기지국 인터페이스 3 핀 XLR 여성이 / 수컷들 : 클리어컴과 RTS 인터컴 주스테이션을 위한 정치 노선 오디오 DB25(Female) : 회선 레벨은 오디오 입출력을 균형화시켰습니다,
PGM :
카메라 옵틱 어댑터 인터페이스 4개 핀 XLR(남성) /5pin XLR(Female)/ 3.5 밀리미터 해드셋 잭 헤드폰 위아래로 크기와 함께 눈 기지국 인터페이스 3 핀 XLR 여성이 또는 DB25(Female) : 회선 레벨은 오디오 입력을 균형화시켰습니다
기록하세요 :
카메라 옵틱 어댑터 인터페이스 4개 핀 에어 헤드 또는 3 핀 작은 XLR 출력 건조 접촉 마감 또는 습식 LED+/- 다음에 짧거나 LED에 떨어지세요 : 떨어져서 열리거나 LED 눈 기지국 인터페이스 DB9(Male) 입력
