제품 상세 정보:
|
| 타입: | SDI-파이버 변환기 | 사용: | 브로드캐스팅 |
|---|---|---|---|
| SDI 장거리 전송: | 20KM | 섬유 수: | 2 |
특징
광학 섬유 에 디지털 비디오 신호의 · 1 채널 SDI와 이더넷 전송
· 병적인 핸들은 모방합니다
· 자동 케이블 균등화가 신호 무결성을 보증합니다
· 자동 리클록킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
· 지원 시그널 타입 : 259M 표준 SMPTE 424M, SMPTE 292M과 SMPTE에따르면 270Mbit/s 내지 3Gbit/s
가장 적게 10 킬로미터 (6.2 마일)에 있는 · 긴 전송 역량
산업 적용을 위한 · 단자 블록 전원 입력
기술

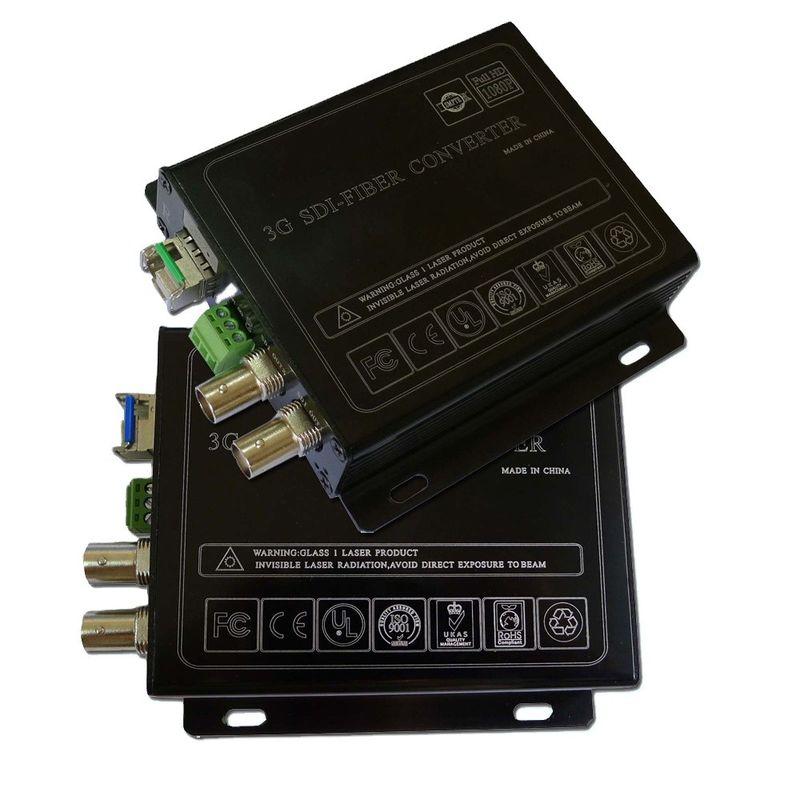

SDI 일련 섬유 비디오 변환기는 방송 또는 감시 응용을 위한 이상적이고 경제적 해결책입니다. 그것은 한 에이치디에스디아이 전기 이력을 받고 완전히 단일모드 눈 SDI 신호로 전기적 SDI 신호를 변환합니다. 그것은 SDTV (143-540Mbps), HDTV (1.485Gbps)와 HDTV (3Gbps, 1080p60)의 전송 이미지를 지원합니다.
양쪽 송신기와 수신기는 일관된 품질을 위한 신호를 재건하기 위해 입력 장치에 같게 하고 다시 시간을 알리는 것 제공합니다. 전자적이고 광학 조정은 결코 요구되지 않습니다. 발광 다이오드 표시기는 즉시 시스템 상황을 모니터링해서 제공됩니다. 기기는 다른 작업 환경을 위해 적당한 각각 독립형 또는 랙 장착대 설치가 가능합니다 .
상술
가시광선의 :
|
사고 방식 |
1310nm&1470nm~1610nm |
|
출력 전원 |
- 8~-3dBm / - 3~+2dBm |
|
광학 섬유 |
50/125u multimode,62.5/125u multimode,9/125u 단일모드 |
|
Rx 민감도 |
-18dBm |
|
광 커넥터 |
FC / 거리 / SC |
|
거리 |
0~500M (MM) / 0~10KM (SM) |
이더넷 :
|
작업 모드 |
전 이중 / 반 이중 통신 |
|
자료 비율 |
10/100Mbps(AUTO) |
|
연결 단자 |
RJ45 |
RS485 자료 :
|
데이터 프로토콜 |
RS485 |
|
자료 비율 |
0~200 킬로보우 |
|
오류율 |
< 10-9=""> |
|
연결기 |
표준 터미널 리드 |
화면 :
|
SDI는 입력했습니다 |
||
|
시그널 타입 SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
|
자료 비율 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
|
케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 270Mbit/s에 있는 250m, 1.5Gbit/s에 있는 140m, 3Gbit/s에 있는 80m |
|
|
연결기 |
BNC 75 오옴 |
|
|
장군 : |
||
|
입력 전원 |
12V DC |
|
|
소비 전력 (최대) |
<5w> |
|
|
작동 온도 |
55' Ｃ에 대한 0' Ｃ |
|
|
저장 온도 |
85' Ｃ에 대한 -40' Ｃ |
|
|
작동 습도 |
0 ~ 95% (불응축) |
|
|
정미중량 |
쌍 당 1.5KG |
|
|
차원 |
175mm×154mm×30mm |
|
|
케이스 소재 |
알루미늄 |
|
시스템 접속도
