제품 상세 정보:
|
| 타입: | 섬유 변환기 | 12G SDI: | 12G SDI 파이버 컨버터 |
|---|
광학 섬유 에 UHDTV/4K/8K/HDTV/SDTV SDI 신호의 1가지 채널 영상과 음성 전송
· 병적인 핸들은 모방합니다
· 자동 케이블 균등화가 신호 무결성을 보증합니다
·With는 리클락커 270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s를 통합했습니다
·Supports SMPTE ST-2082, ST-2081, 424M, 344M, 292M, 259M, DVB-ASI,
적어도 500M · 긴 전송 역량 (MM fiber)/10KM(SM 섬유)
산업 적용을 위한 · 단자 블록 전원 입력
·Supports 핫 스와핑과 핫 플러깅
·Simplex LC / PC 단일모드 광접속
기술

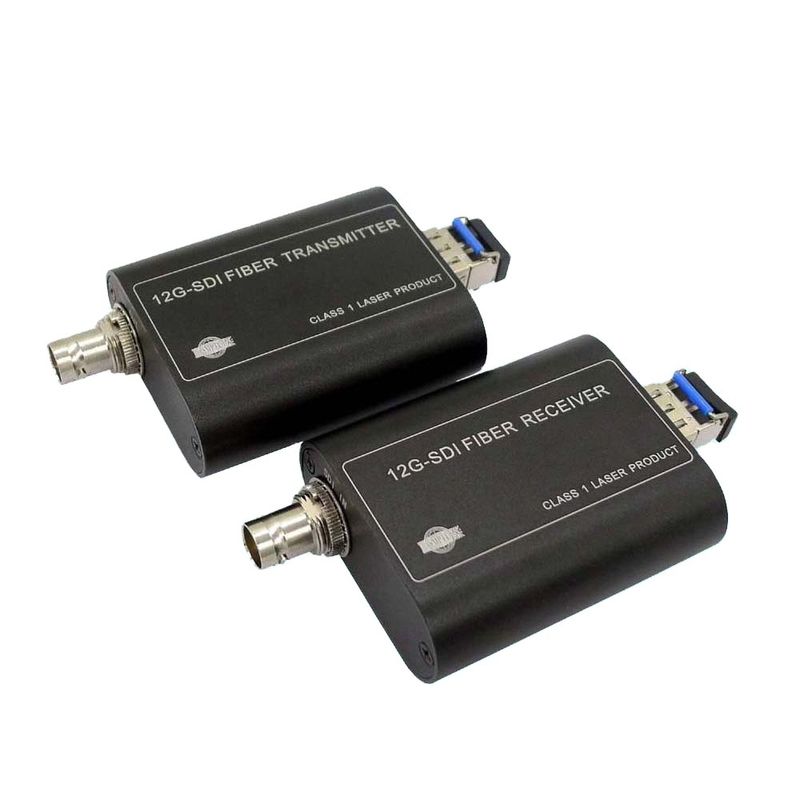

섬유 컨버터에 대한 12G SDI는 방송 또는 감시 응용을 위한 이상적이고 경제적 해결책입니다. 그것은 한 12G/6G/3G/HD/SD -SDI 전기 이력을 받고 완전히 광섬유 SDI 신호로 전기적 SDI 신호를 변환합니다. 그것은 UHDTV/4K/8K/HDTV/SDTV SDI 신호의 전송을 지원합니다.
양쪽 송신기와 수신기는 일관된 품질을 위한 신호를 재건하기 위해 이퀄라이징과 통합된 리클락커를 입력 장치에 제공합니다. 게다가, 진보적 섬유 기술로, 섬유에 대한 12G SDI는 그것의 전송 완료를 입증하기 위해 쉽게 병적 패턴을 통과할 수 있습니다.
상술 :
|
SDI 입출력 |
||
|
신호 형식 |
SMPTE ST-2082, ST-2081, 424M, 344M, 292M, 259M, DVB-ASI, |
|
|
자료 비율 |
270Mbit/s, 1.48Gbit/s, 2.97Gbit/s, 5.94Gbit/s, 11.88Gbit/s |
|
|
케이블 균등화 |
자동 케이블 EQ (벨덴 1694A 케이블) 11.88 그비피스 (4Kp60 UHD)에 있는 75 Ｍ 5.94 그비피스 (UHD)에 있는 120 Ｍ 2.97 그비피스 (고정 헤드 디스크)에 있는 200 Ｍ 1.485 그비피스 (HD)에 있는 280 Ｍ 270 MBP (SD)에 있는 600 Ｍ
|
|
|
SDI는 조화시킵니다 |
BNC 75 오옴 |
|
|
파이버 인터페이스 |
LC / PC |
|
|
송신기 채널의 수 |
1 |
|
|
송신기 사고 방식 |
1310 nm |
|
|
송신기 출력 전력 |
- 6~-1dBm (선택적인 0±3dBm) |
|
|
수신기 출력의 수 |
1 |
|
|
수신기 감도 |
-14.4dBm~-1dBm |
|
|
종합 지수 |
||
|
입력 전원 |
DC 5 Ｖ 또는 12V |
|
|
소비 전력 |
<5w> |
|
|
작업 임시 |
70' Ｃ에 대한 -20' Ｃ |
|
|
저장 임시 |
85' Ｃ에 대한 -40' Ｃ |
|
|
습도 |
0 ~ 95% (불응축) |
|
|
케이스 소재 |
알루미늄 |
|
|
정미중량 |
210g /pair (전원 공급기 440g / 쌍으로) |
|
