제품 상세 정보:
|
| 강조하다: | 섬유 교수 에 SM OM3 DVI,DVI 광학 교수의 프로그램을 짜는 EDID,섬유 교수 에 EDID 프로그래밍 DVI |
||
|---|---|---|---|

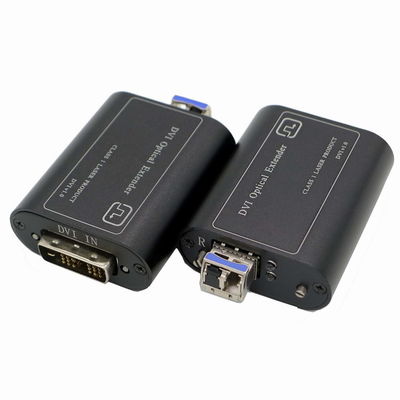

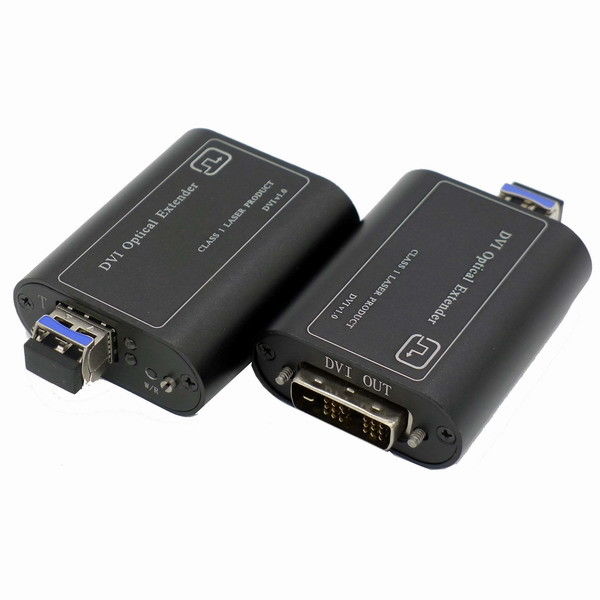

섬유 교수 옵틱 전송 시스템 EDID 프로그래밍 에 SM OM3 DVI
섬유 교수 에 DVI
DVI 광학 교수는 고해상도 DVI 신호를 (OM3 MM 섬유) 300 미터에 달하는 케이블 길이 또는 10 킬로미터 (SM 섬유), 4096×2160@30HZ에 달하는 해결과 단일 광섬유에 살포할 수 있는 광섬유 전송 시스템입니다. 모니터 위의 사용이 사용되기 전에 송신기를 연결시키고 읽고 EDID가 송신기 안에서 디스플레이에서 읽히고 저장될 것이고, 그것이 디스플레이 시스템의 다른 결의안의 특성에 적응하고 더 그것의 활용이 간결하고 편리하고 믿을 만하게 할 수 있도록 EDID가 그 자체의 프로그램을 짠다고 쓰기 위해, 송신기 키에 클릭하세요.
섬유 컨버터 에 DVI는 다양한 고해상도 결의안 비율 전송을 지원합니다, 최상위가 있을 수 있고 UXGA 1600*1200 또는 WUXGA 1920*1200@60Hz 또는 HDTV 1080P 1920*1080@60Hz, 2048x1080, 2K/4K, 최대 해상도 4096×2160@30HZ에 도달합니다 .맥스 대역폭 11Gbps.
상술
가시광선의 :
| 사고 방식 | 850nm &1310nm |
| 출력 전원 | - 6~-1dBm |
| 광학 섬유 | OM3 다중 모드, 9/125u 단일모드 |
| Rx 민감도 | -16dBm |
| 광 커넥터 | 1 Ｘ LC |
| 거리 | 0~300M (OM3 MM) / 0~10KM (SM) |
화면 :
| DVI 입출력 | ||
| 출력 영상 | DVI 1.0 | |
| 입력 영상 신호 | 0.5~1.0V P-P | |
| 입력 신호 DDC | 5V P-P (TTL) | |
| 연결기 | 18+1 DVI 말레 | |
| 장군 : | ||
| 입력 전원 | 5 Ｖ DC | |
| 소비 전력 (최대) | 2.4W(max) | |
| 작동 온도 | 55' Ｃ에 대한 -20' Ｃ | |
| 저장 온도 | 85' Ｃ에 대한 -40' Ｃ | |
| 작동 습도 | 0 ~ 95% (불응축) | |
| 정미중량 | 쌍 당 190g | |
| 케이스 소재 | 알루미늄 | |
| 제품 치수 | 64mm×52mm×22.5mm (L/W / Ｈ) | |
설비 도입과 작동
1 단계 :PC와 모니터전력을 켜세요.
단계 2 : EDID 모니터를 읽으시오 그러면 독출 방법은 아래 단계를 따르세요 :
(1) 처음으로 송신기에 5개 Ｖ 전원용 어댑터를 연결하, 위로 전력 명적 LED 라이트가 보증합니다. (2) 모니터 전원 공급기를 열고 DVI 인터페이스 표시 장치 장치에 송신기 DVI 인터페이스 출시를 연결하세요.
(3) 송신기 EDID 읽기 / 글쓰기 버튼을 누르시오 그러면 EDID 판독/기록 빛은 켜지고 그것은 EDID 정보 표시 장치를 읽는 것이라고 말합니다. 푸른 표시기 빛은 EDID 정보가 완료되고 송신기의 전력을 끈다고 10 초가 읽히는 것으로 말한 후에 나갑니다.
권력과 EDID W/R 램프 상태 : 전력은 적신호, 읽기를 공급하고, EDID 청신호를 작성합니다.
기록 : 또 다른 디스플레이 장치의 변화가 미안하지만, 다시 두번째 단계를 하면.
단계 3 : 처음으로 송신기에 5개 Ｖ 전원용 어댑터를 연결하, 빨간 LED 라이트가 올리고 DVI 인터페이스의 PC에 송신기 DVI 인터페이스를 연결한 전력광이 보증합니다.
4 단계 : 전력광 적색 LED가 켜지는다는 것을 보증하기 위해, 수신기에 5개 Ｖ 전원용 어댑터를 연결하세요. 수신기와 디스플레이의 DVI 포트를 연결시키세요.
단계 5 : 차트에 따르면 LC 광 섬유용 접속일 것입니다.
수신기 전력과 섬유 램프 상태 : 전력은 청신호를 연결시켜 적신호, 광섬유 신호를 공급합니다.
